Ejercicio 3 · Dibujo técnico II PAU Murcia Ordinaria 2024

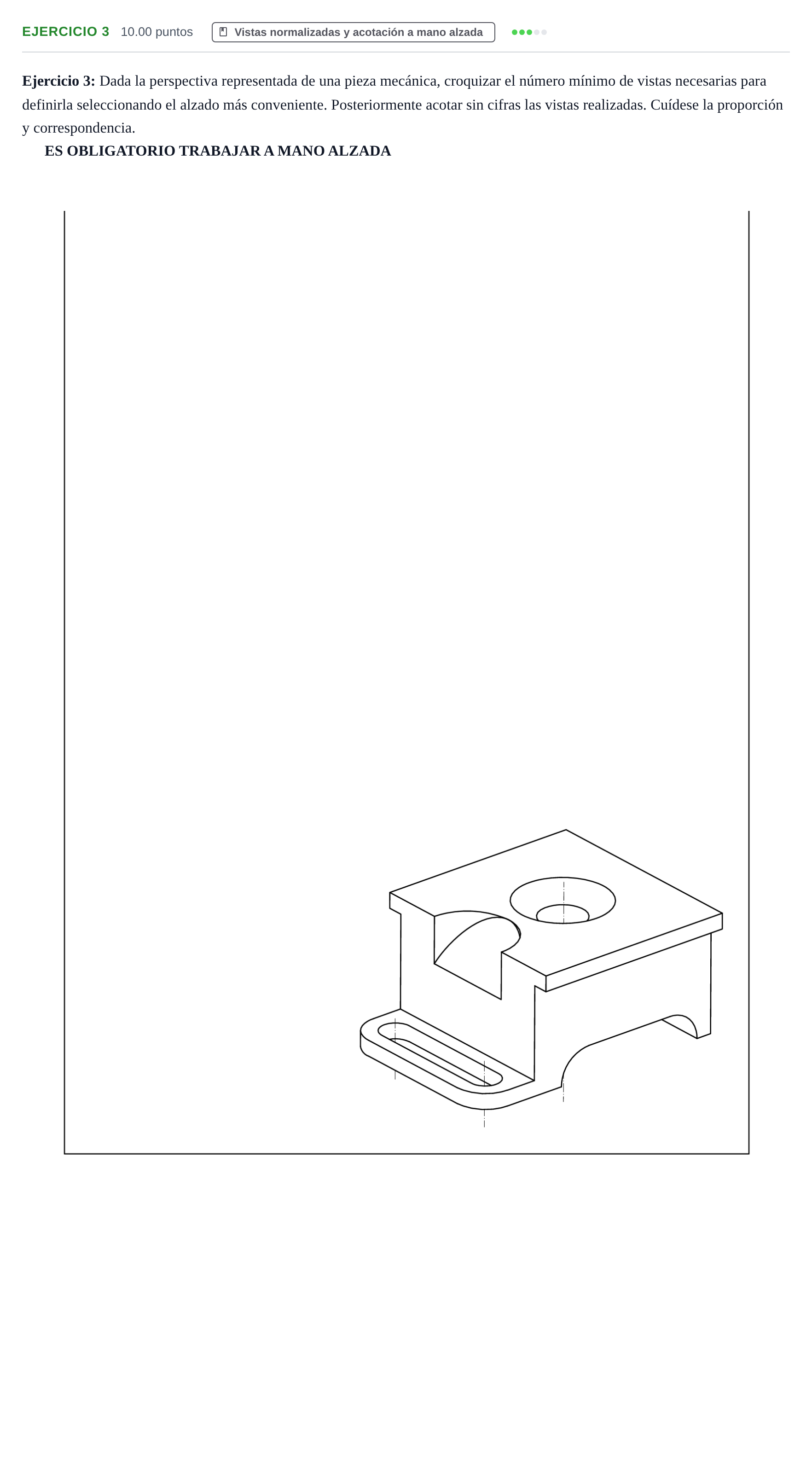

Dada la perspectiva representada de una pieza mecánica, croquizar el número mínimo de vistas necesarias para definirla seleccionando el alzado más conveniente. Posteriormente acotar sin cifras las vistas realizadas. Cuídese la proporción y correspondencia.

Solución: Croquis y vistas normalizadas con acotación: - Alzado en corte (o con sección): Define la altura total, la ranura superior avellanada, el taladro vertical pasante, el vaciado cilíndrico inferior de apoyo y la orejeta o brida lateral ranurada. - Planta: Define la forma general prismática, la anchura y profundidad, la ranura colisa de la base izquierda, y las circunferencias concéntricas del agujero superior. - Perfil (vista lateral): Permite completar la simetría y el contorno del rebaje semicilíndrico superior o inferior. - Acotación (sin cifras): Disposición normalizada de líneas de cota, flechas y líneas auxiliares de cota que definen completamente la geometría sin redundancias.
