Ejercicio 4 · Dibujo técnico II PAU Murcia Extraordinaria 2022
Tema: Vistas normalizadas y acotación a mano alzada · Del examen Extraordinaria (2022)
Enunciado

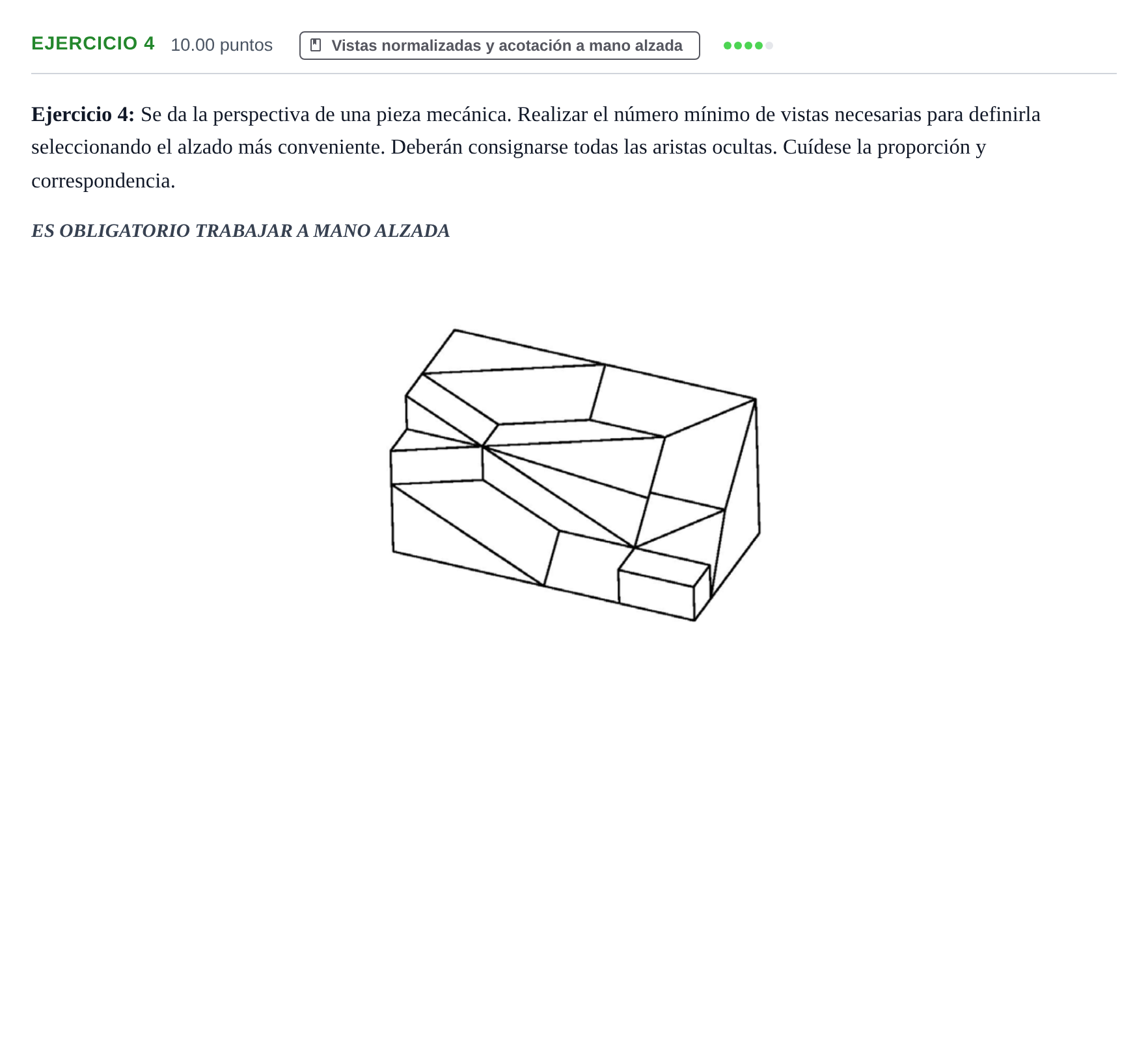

Ejercicio 4: Se da la perspectiva de una pieza mecánica. Realizar el número mínimo de vistas necesarias para definirla seleccionando el alzado más conveniente. Deberán consignarse todas las aristas ocultas. Cuídese la proporción y correspondencia.
ES OBLIGATORIO TRABAJAR A MANO ALZADA
Solución
Según los criterios oficiales de corrección
Realizar el número mínimo de vistas necesarias para definir la pieza mecánica a mano alzada, consignando todas las aristas ocultas.
Solución: Vistas diédricas normalizadas de la pieza (alzado, planta y perfil), incluyendo la correspondencia proyectiva y las aristas ocultas en trazos discontinuos.
