Ejercicio 3 · Dibujo técnico II PAU Murcia Ordinaria 2026

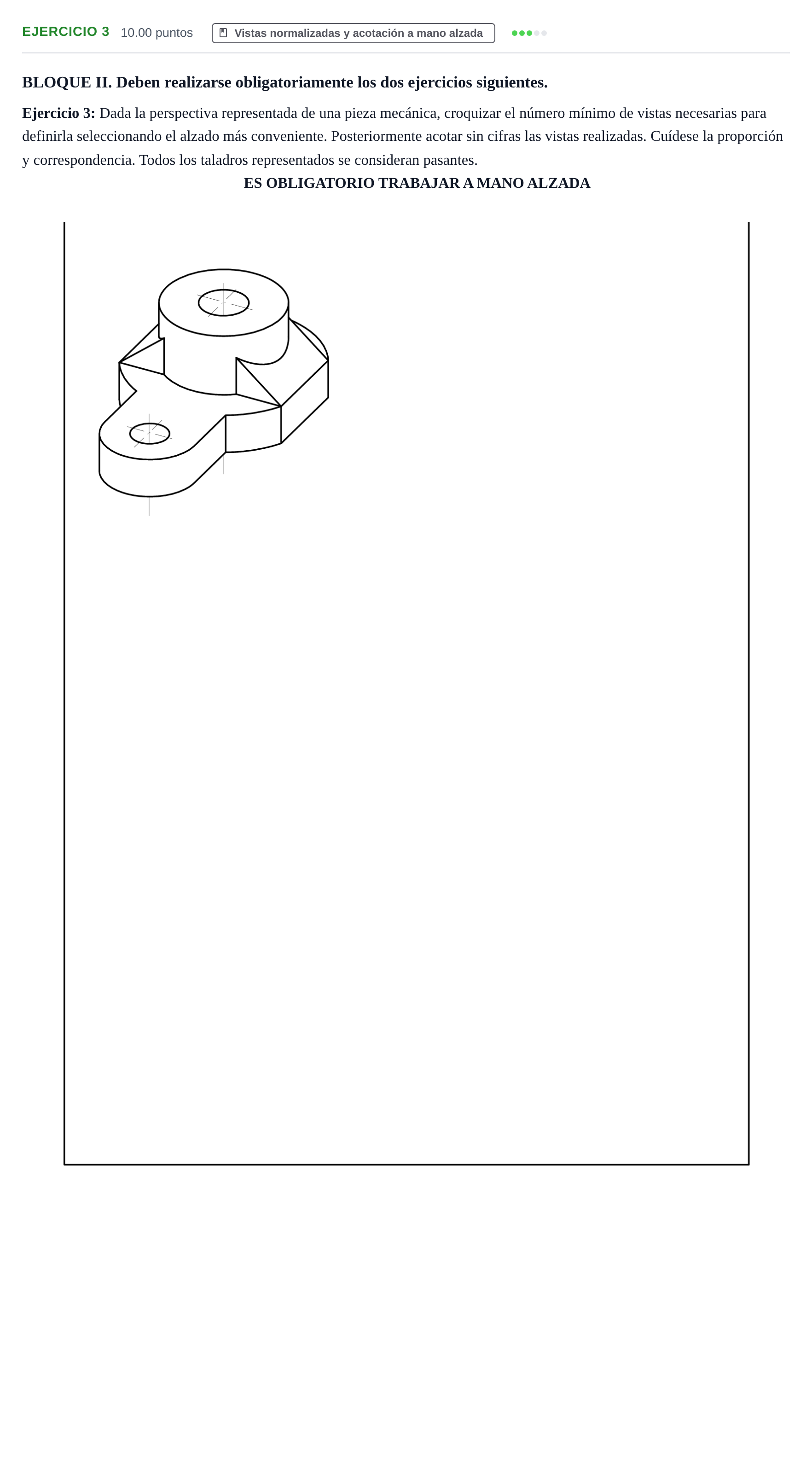

Ejercicio 3: Croquizar el número mínimo de vistas necesarias para definir la pieza mecánica seleccionando el alzado más conveniente y acotar sin cifras.

Solución: Se representan dos vistas suficientes (alzado y planta superior): - Alzado: muestra la base prismática/cilíndrica inferior, el cilindro superior con los dos nervios inclinados triangulares a los lados y las líneas ocultas a trazos del taladro axial pasante y del taladro secundario. - Planta: muestra la circunferencia del cuerpo cilíndrico central, la orejeta semicircular con su taladro pasante, la base con sus caras planas laterales y la forma en planta de los dos nervios. - Acotación sin cifras: líneas de cota completas que definen las alturas totales y parciales en el alzado (o corte), y en la planta los diámetros de los taladros y partes cilíndricas, los radios de los acuerdos semicirculares, el ancho total y la distancia entre centros de taladros.
