Ejercicio 3 · Dibujo técnico II PAU Murcia Extraordinaria 2026

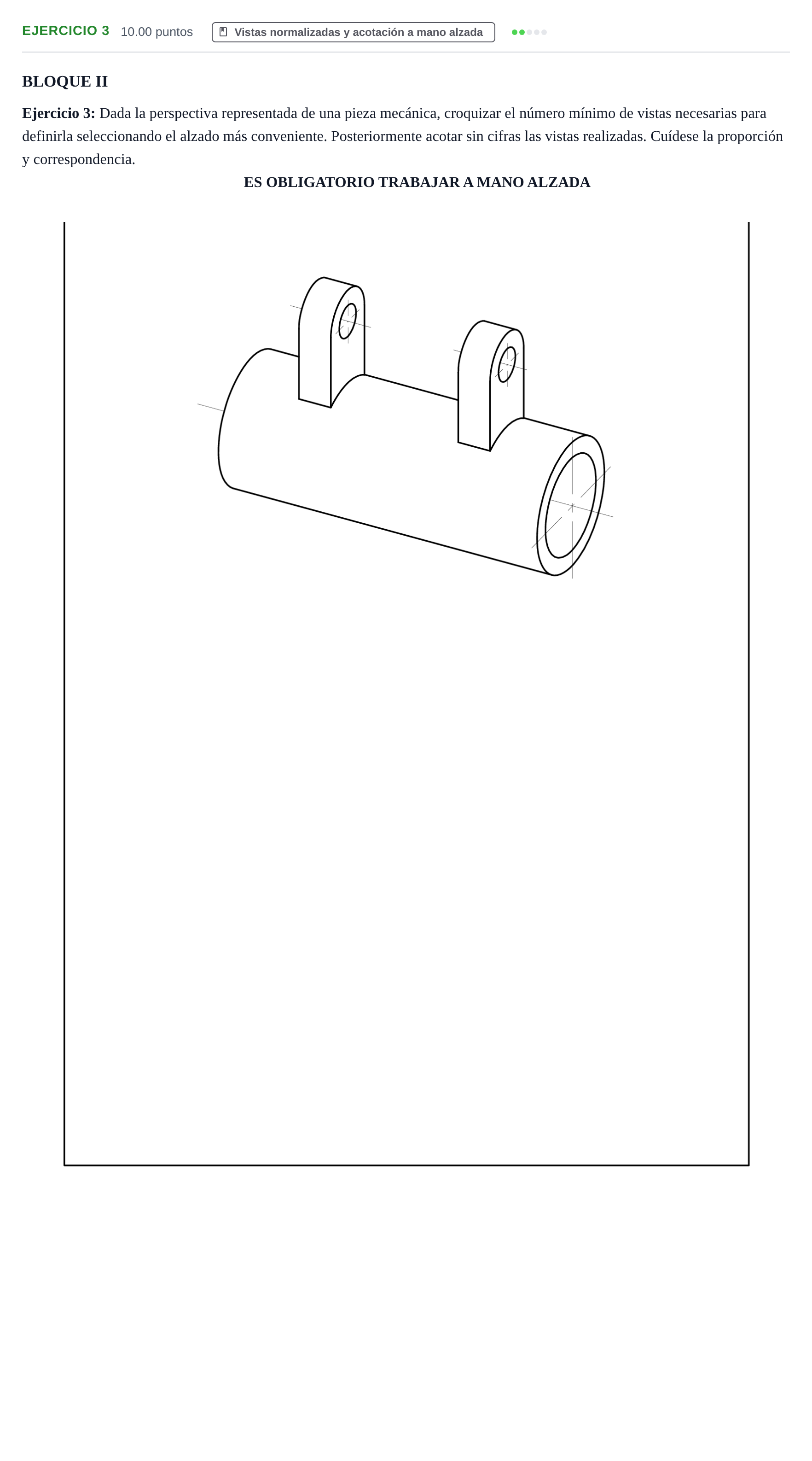

Dada la perspectiva representada de una pieza mecánica, croquizar el número mínimo de vistas necesarias para definirla seleccionando el alzado más conveniente. Posteriormente acotar sin cifras las vistas realizadas.

Solución: Vistas requeridas: - Dos vistas ortogonales son suficientes para definir la pieza de forma inequívoca. - Una vista muestra el perfil/alzado cilíndrico donde se aprecian las circunferencias concéntricas del cilindro hueco y la geometría redondeada de la orejeta con su taladro. - La otra vista muestra la longitud total del cilindro hueco (con sus generatrices ocultas interiores discontinuas) y el ancho, grosor y posición de las dos orejetas simétricas. - Acotación (sin cifras): Deben incluirse todas las cotas funcionales necesarias: diámetros exterior e interior del tubo, longitud total del tubo, altura del eje de las orejetas, diámetro del taladro y radio exterior de la orejeta, grosor de las orejetas, distancia entre orejetas y distancia de las orejetas a los extremos.
