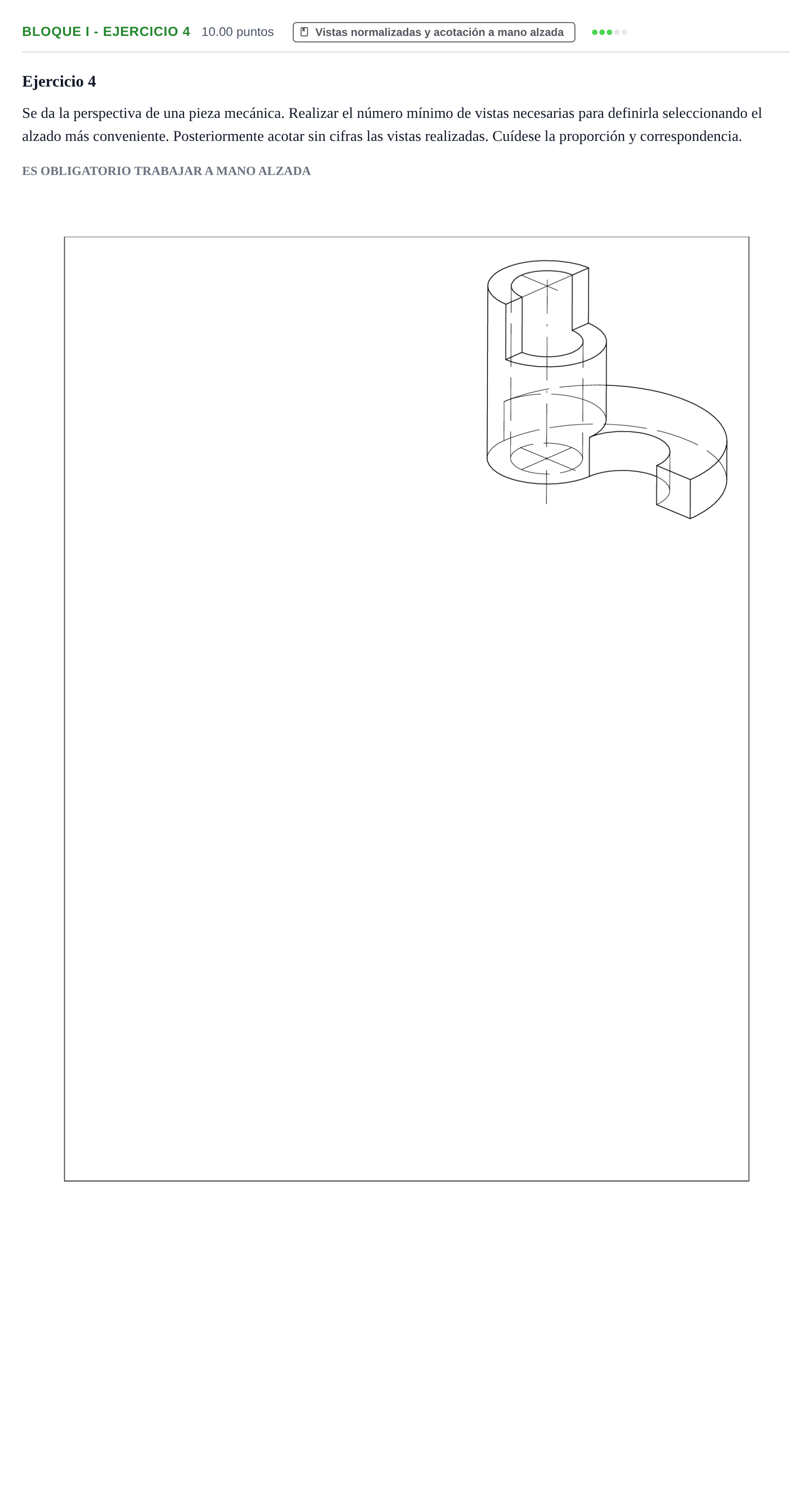

Bloque I - Ejercicio 4 · Dibujo técnico II PAU Murcia Ordinaria 2023

Realizar el número mínimo de vistas necesarias para definirla seleccionando el alzado más conveniente. Posteriormente acotar sin cifras las vistas realizadas. Cuídese la proporción y correspondencia.

Solución: Las vistas mínimas necesarias son dos: Alzado y Planta. - Alzado: Se representa la pieza vista de frente de modo que refleje las diferentes alturas de los cilindros concéntricos y el escalón curvo de la base. - Planta: Muestra las formas circulares y arcos concéntricos, así como los ejes de simetría y revolución. - Acotación (sin cifras): Deben situarse líneas de cota y de referencia indicando los diámetros y radios de las superficies cilíndricas, así como las alturas escalonadas y cotas de posición necesarias para definirla completamente.
