Ejercicio 3 · Dibujo técnico II PAU Murcia Extraordinaria 2021

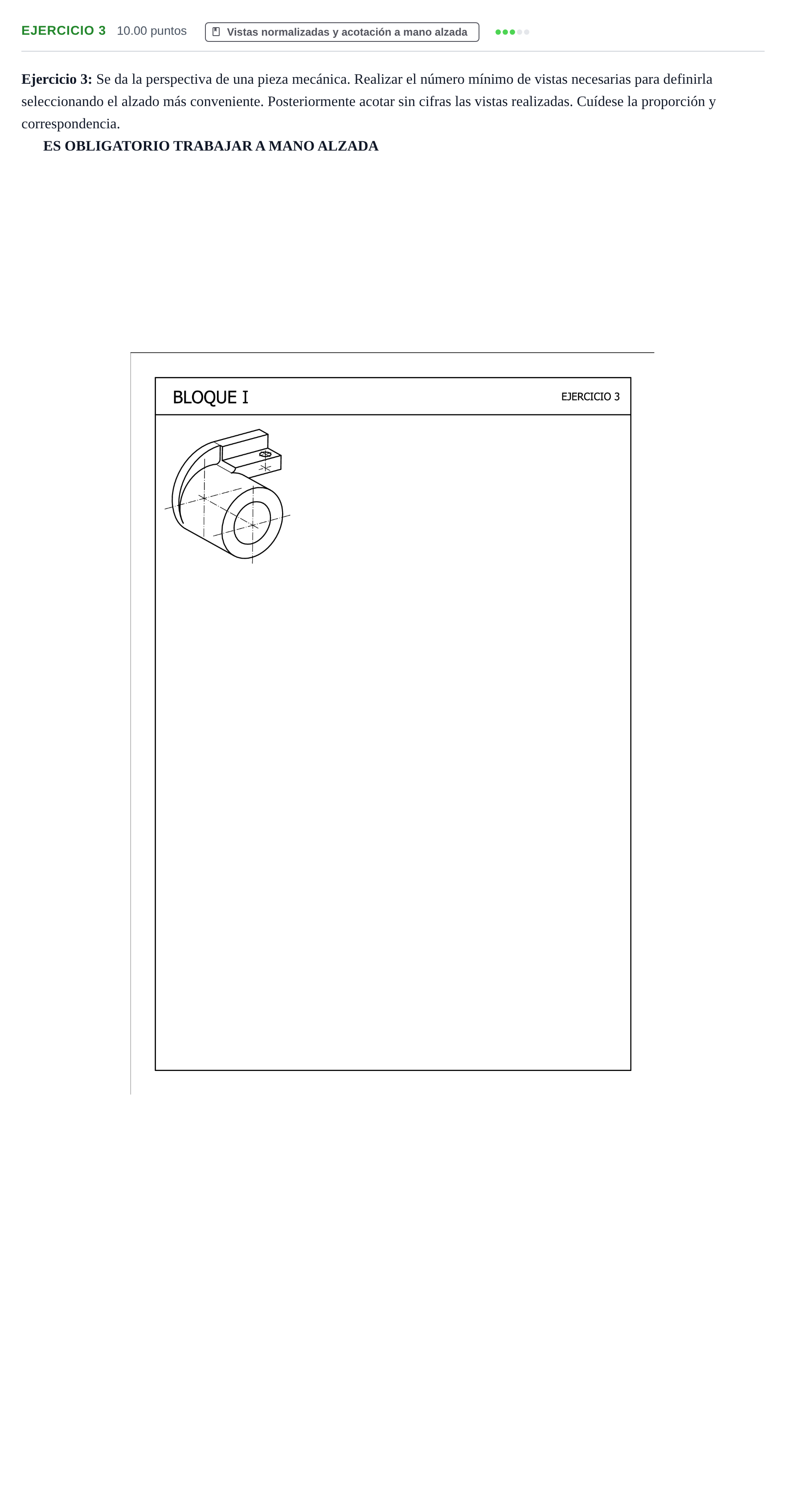

Ejercicio 3: Realizar el número mínimo de vistas necesarias seleccionando el alzado más conveniente y acotar sin cifras a mano alzada.

Solución: Resolución gráfica mediante vistas normalizadas a mano alzada: - Selección de vistas: Son necesarias dos vistas principales (por ejemplo, alzado según la dirección principal perpendicular al eje del cilindro que muestre el taladro y la aleta posterior, junto con un perfil o planta que describa las caras circulares y los ejes de simetría). - Trazado: Mano alzada cuidando proporciones y correspondencia diédrica entre las vistas. - Acotación sin cifras: Aplicación completa de las normas de acotación (líneas de cota, líneas auxiliares, flechas, signos de diámetro $\varnothing$ o radio $R$, y posición de los ejes del taladro) sin omitir cotas de posición o dimensión.
