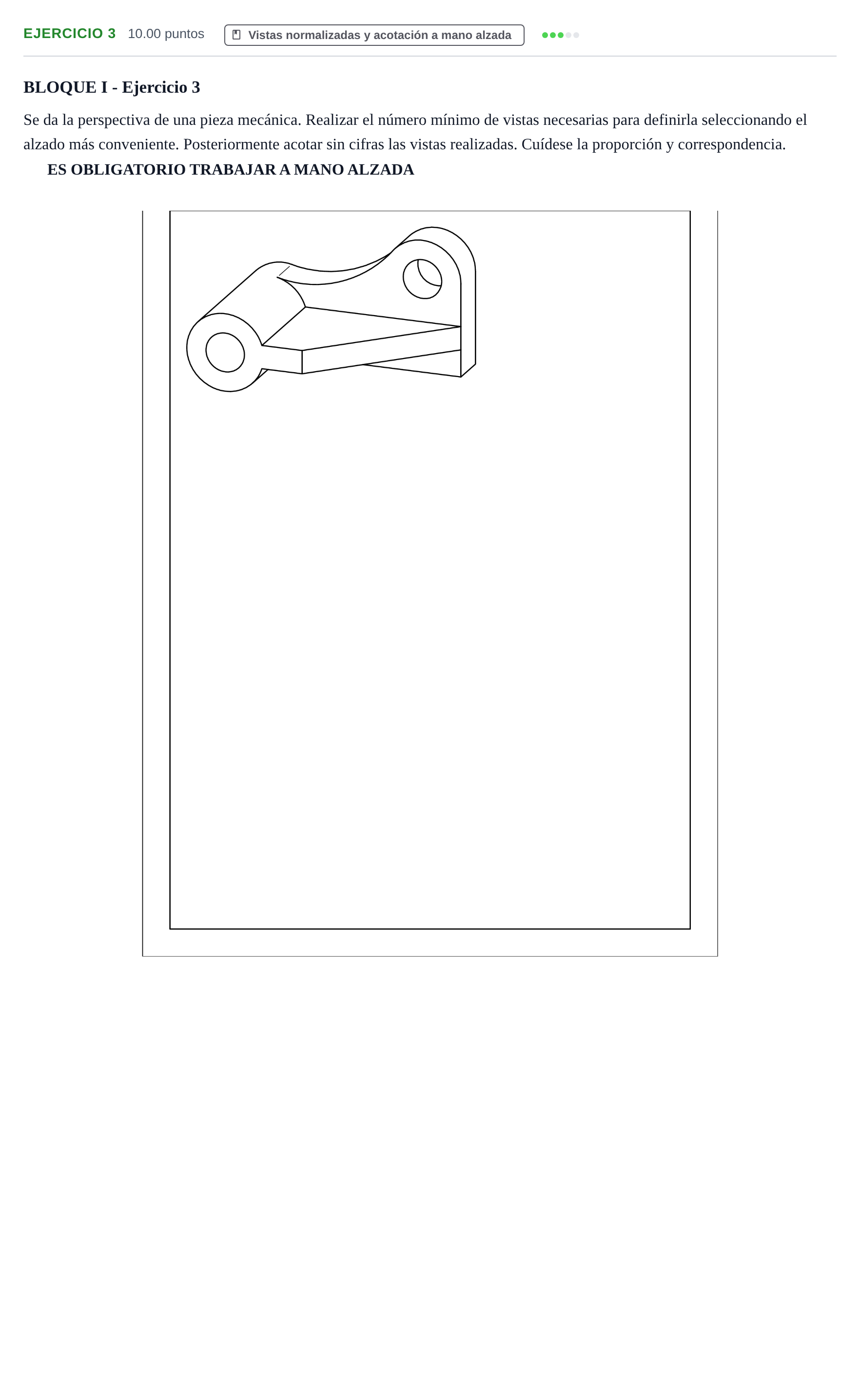

Ejercicio 3 · Dibujo técnico II PAU Murcia Ordinaria 2021

Realizar el número mínimo de vistas necesarias para definirla seleccionando el alzado más conveniente. Posteriormente acotar sin cifras las vistas realizadas. Cuídese la proporción y correspondencia.

Solución: Solución: - Elección y trazado de vistas (4 puntos): Alzado y planta son suficientes (2 vistas) para definir completamente la pieza sin redundancias. El alzado se toma según la dirección perpendicular a las bases circulares cilíndricas, mostrando las formas curvas y circunferencias principales en verdadera magnitud. La planta muestra los espesores, la proyección oculta de los taladros cilíndricos y el chaflán del nervio. - Acotación (5 puntos): Acotación completa sin cifras que incluya diámetros de los cilindros y agujeros, radios de redondeo/enlaces, distancias entre centros de ejes horizontal y vertical, espesores de paredes y nervios, y ángulo o cotas lineales del chaflán inferior. - Correspondencia y proporcionalidad (1 punto): Correcta alineación vertical de las vistas y respeto a las proporciones relativas del modelo.
