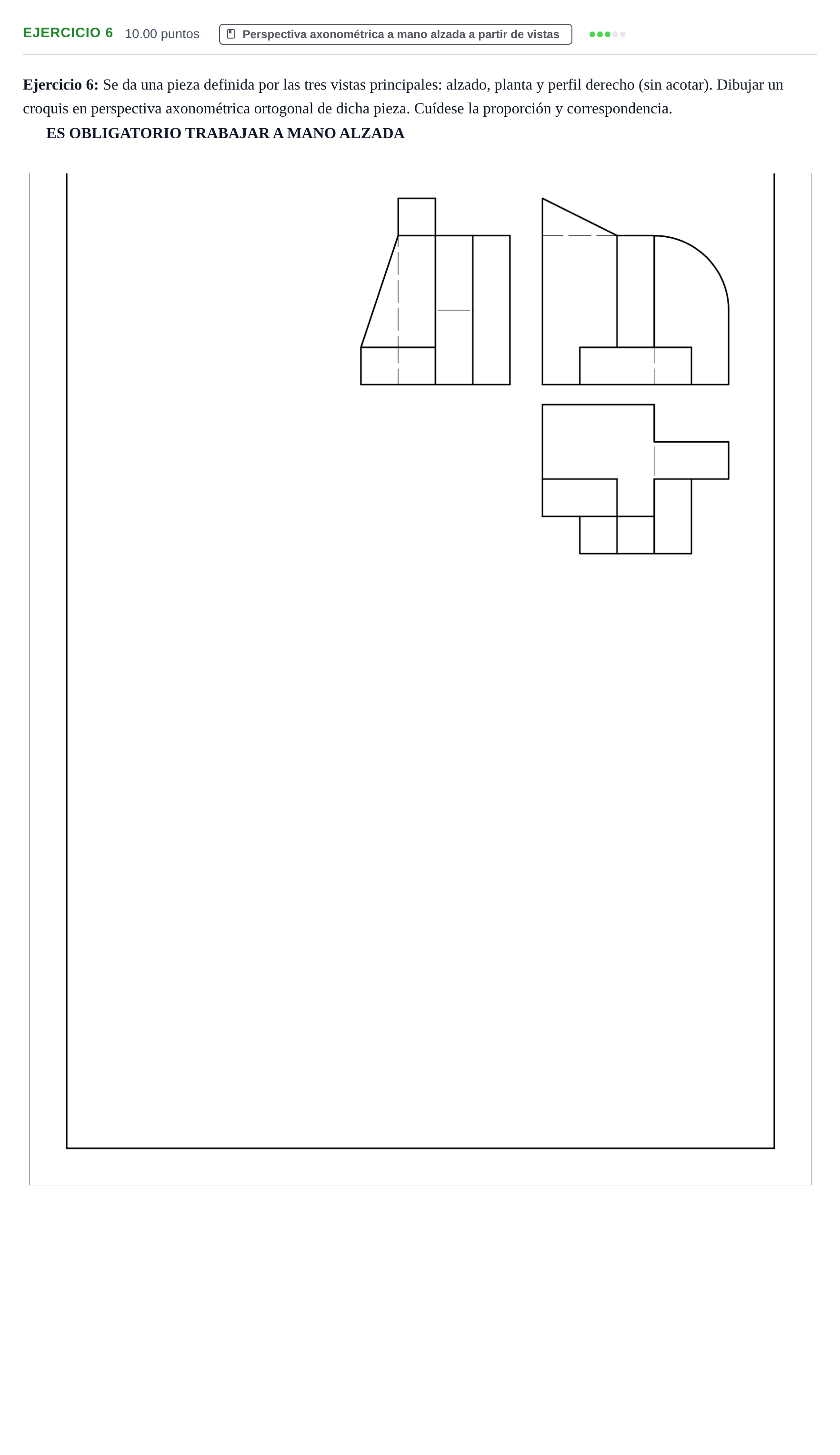

Ejercicio 6 · Dibujo técnico II PAU Murcia Ordinaria 2026

Dibujar un croquis en perspectiva axonométrica ortogonal de dicha pieza. Cuídese la proporción y correspondencia.

Solución: Descripción del modelo tridimensional: - Representación de la pieza en perspectiva axonométrica ortogonal (isométrica) manteniendo la correcta correlación espacial de las caras vistas. - Modelado del bloque base inferior saliente hacia el frente e izquierda. - Modelado del plano inclinado posterior en la parte superior izquierda. - Modelado del plano inclinado frontal que desciende hacia la plataforma escalonada. - Modelado de la superficie curva cilíndrica (cuarto de cilindro) en el cuadrante derecho posterior. - Trazado de aristas vistas en línea continua y aristas ocultas en línea discontinua a mano alzada conservando las proporciones del alzado, planta y perfil derecho.
