Ejercicio 3 · Dibujo técnico II PAU Murcia Extraordinaria 2022
Tema: Perspectiva axonométrica a mano alzada a partir de vistas · Del examen Extraordinaria (2022)
Enunciado

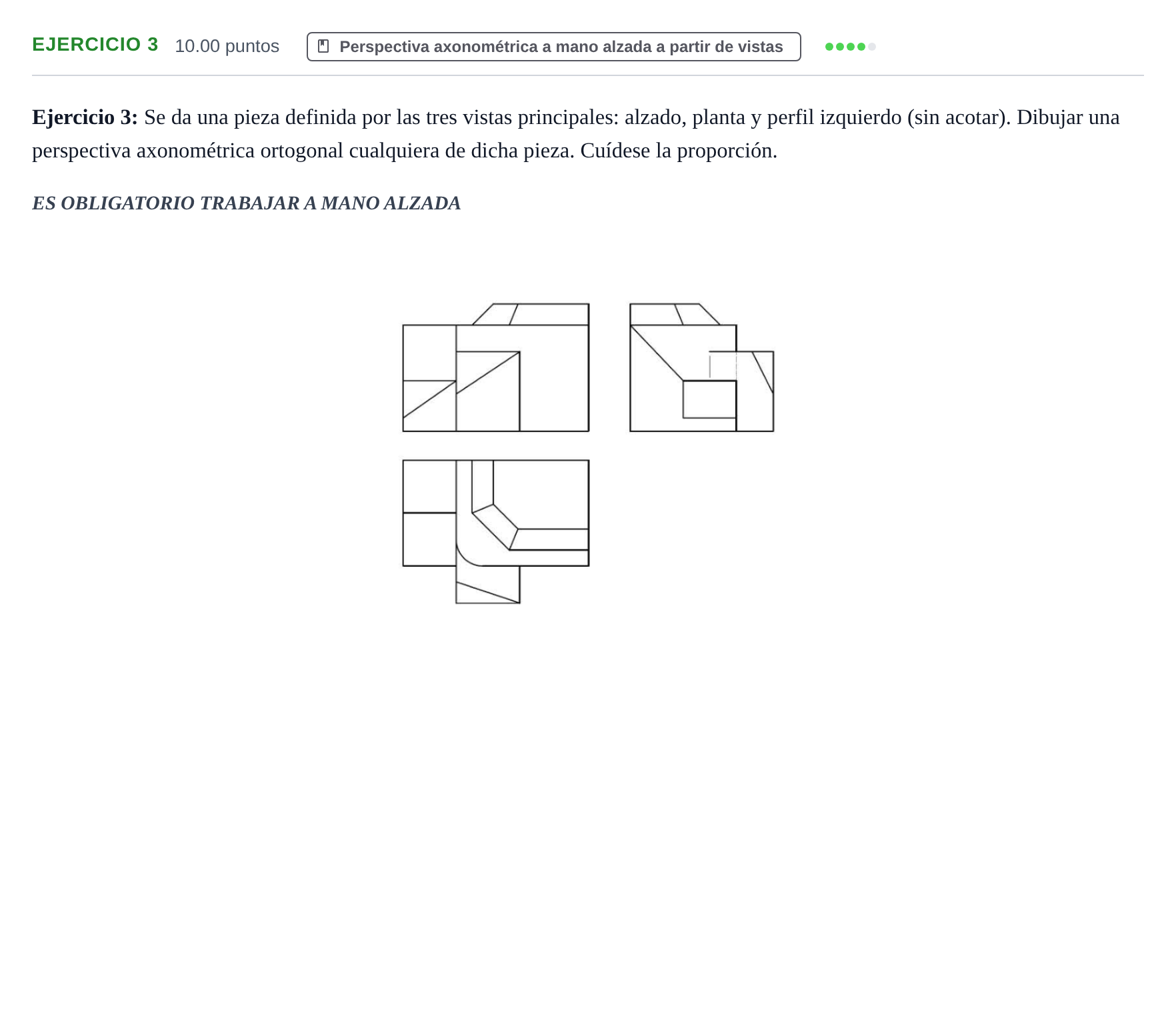

Ejercicio 3: Se da una pieza definida por las tres vistas principales: alzado, planta y perfil izquierdo (sin acotar). Dibujar una perspectiva axonométrica ortogonal cualquiera de dicha pieza. Cuídese la proporción.
ES OBLIGATORIO TRABAJAR A MANO ALZADA
Solución
Según los criterios oficiales de corrección
Dibujar una perspectiva axonométrica ortogonal cualquiera de dicha pieza a mano alzada.
Solución: Perspectiva axonométrica ortogonal a mano alzada con la correcta orientación y resolución de las superficies curvas y los planos oblicuos que configuran la pieza.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
