Ejercicio 6 · Dibujo técnico II PAU Murcia Extraordinaria 2026

Tema: Perspectiva axonométrica a mano alzada a partir de vistas · Del examen Extraordinaria (2026)

Enunciado

BLOQUE III

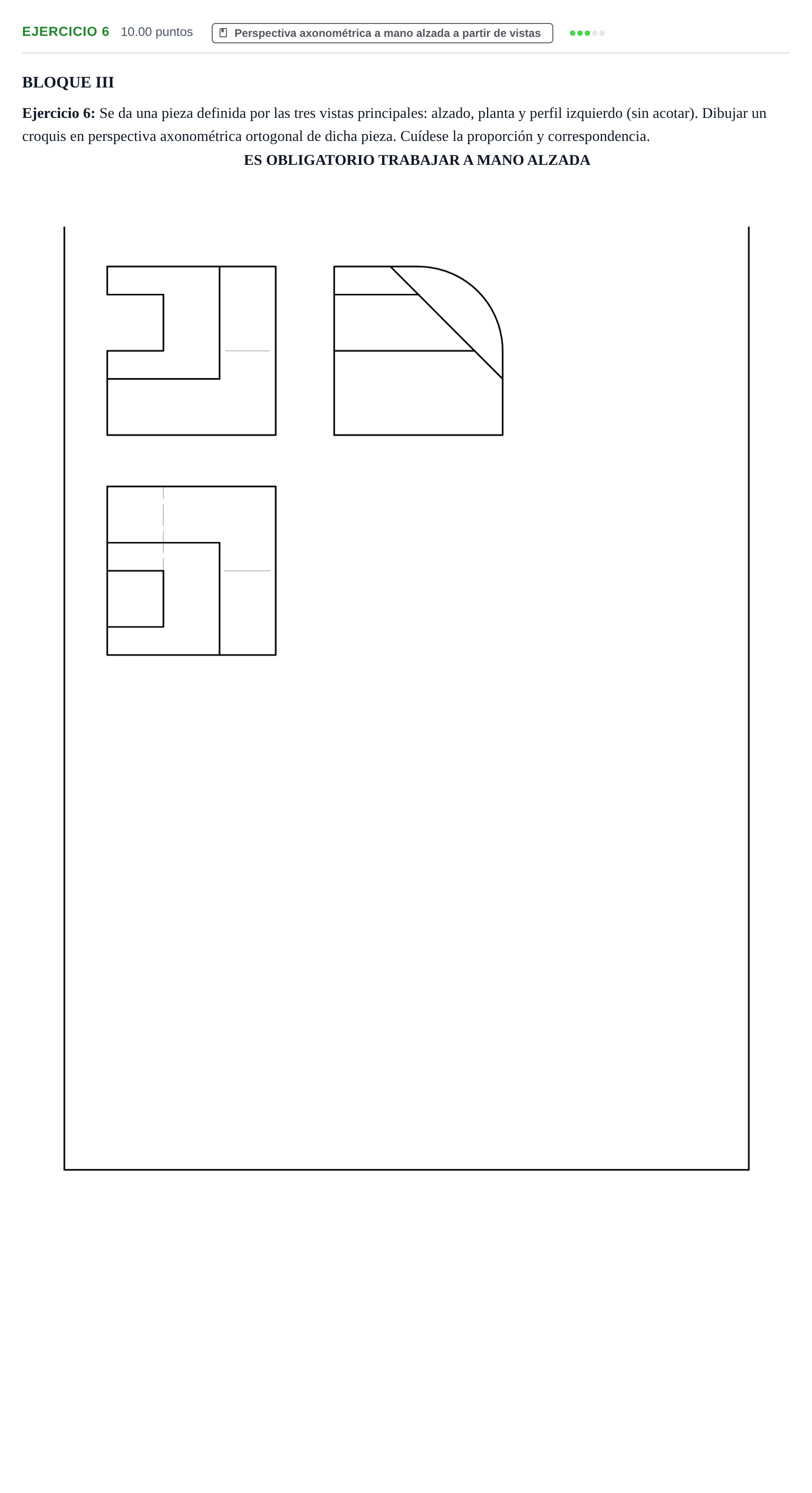

Ejercicio 6: Se da una pieza definida por las tres vistas principales: alzado, planta y perfil izquierdo (sin acotar). Dibujar un croquis en perspectiva axonométrica ortogonal de dicha pieza. Cuídese la proporción y correspondencia.

ES OBLIGATORIO TRABAJAR A MANO ALZADA

Enunciado: Ejercicio 6 · Dibujo técnico II PAU Murcia Extraordinaria 2026

Solución

Según los criterios oficiales de corrección

Dibujar un croquis en perspectiva axonométrica ortogonal de dicha pieza a mano alzada.

Solución: Croquis a mano alzada en perspectiva axonométrica ortogonal (isométrica) representando el volumen tridimensional de la pieza con su zona cilíndrica posterior, el plano inclinado y el vaciado o ranura en U.
