Ejercicio 4 · Dibujo técnico II PAU Murcia Extraordinaria 2021
Tema: Perspectiva axonométrica a mano alzada a partir de vistas · Del examen Extraordinaria (2021)

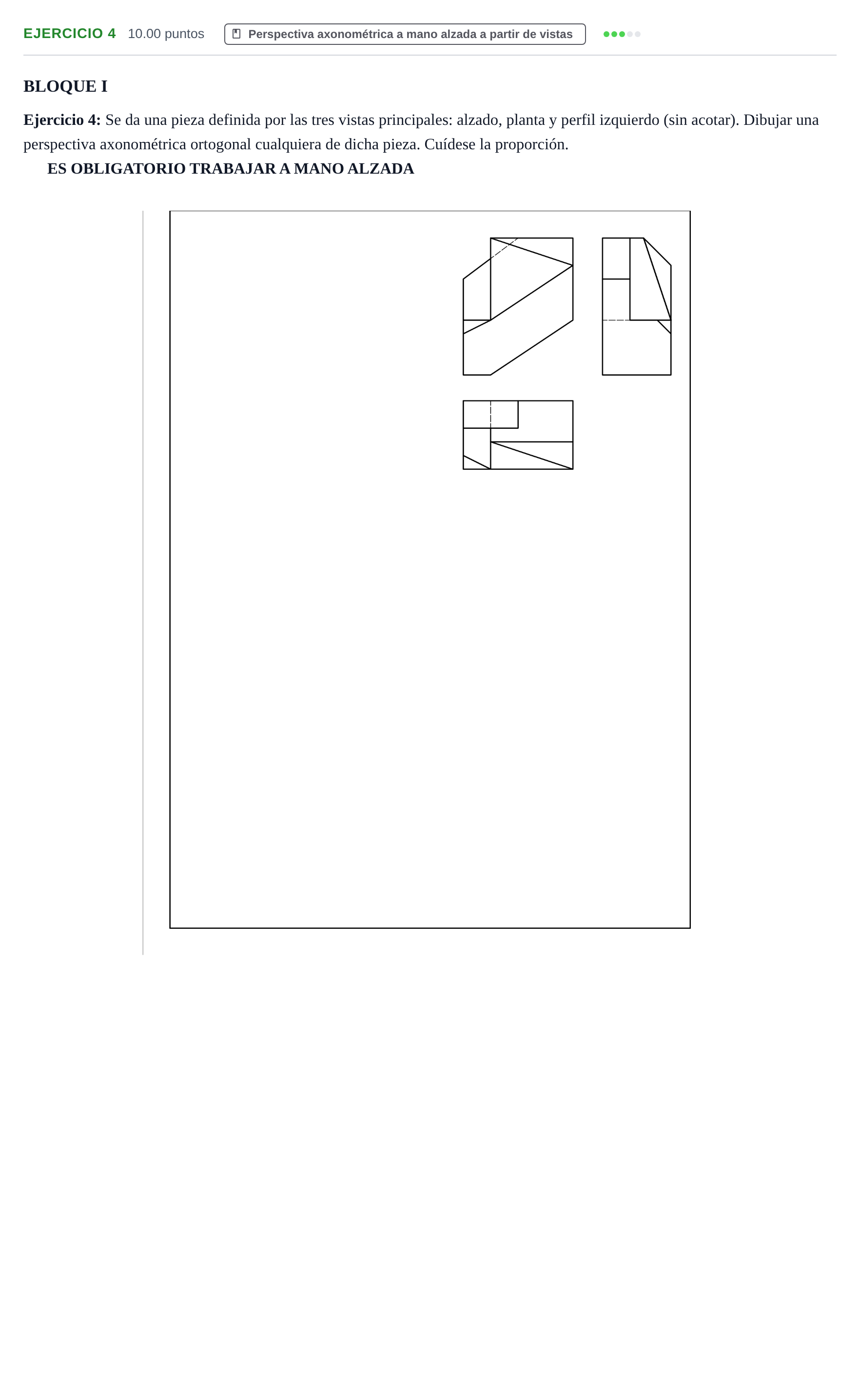

Enunciado
BLOQUE I
Ejercicio 4: Se da una pieza definida por las tres vistas principales: alzado, planta y perfil izquierdo (sin acotar). Dibujar una perspectiva axonométrica ortogonal cualquiera de dicha pieza. Cuídese la proporción.
ES OBLIGATORIO TRABAJAR A MANO ALZADA
Solución
Según los criterios oficiales de corrección
Dibujar una perspectiva axonométrica ortogonal cualquiera de dicha pieza a mano alzada.
Solución: Representación en perspectiva axonométrica ortogonal (por ejemplo, isométrica) a mano alzada de la pieza: - Trazado correcto del prisma envolvente y ejes axonométricos. - Definición precisa de los tres planos oblicuos a los de proyección (rampas y chaflanes en alzado y perfil). - Definición del resto de caras planas paralelas a los planos coordenados y aristas vistas/ocultas. - Conservación de las proporciones dadas en las vistas ortogonales y ejecución limpia a mano alzada.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
