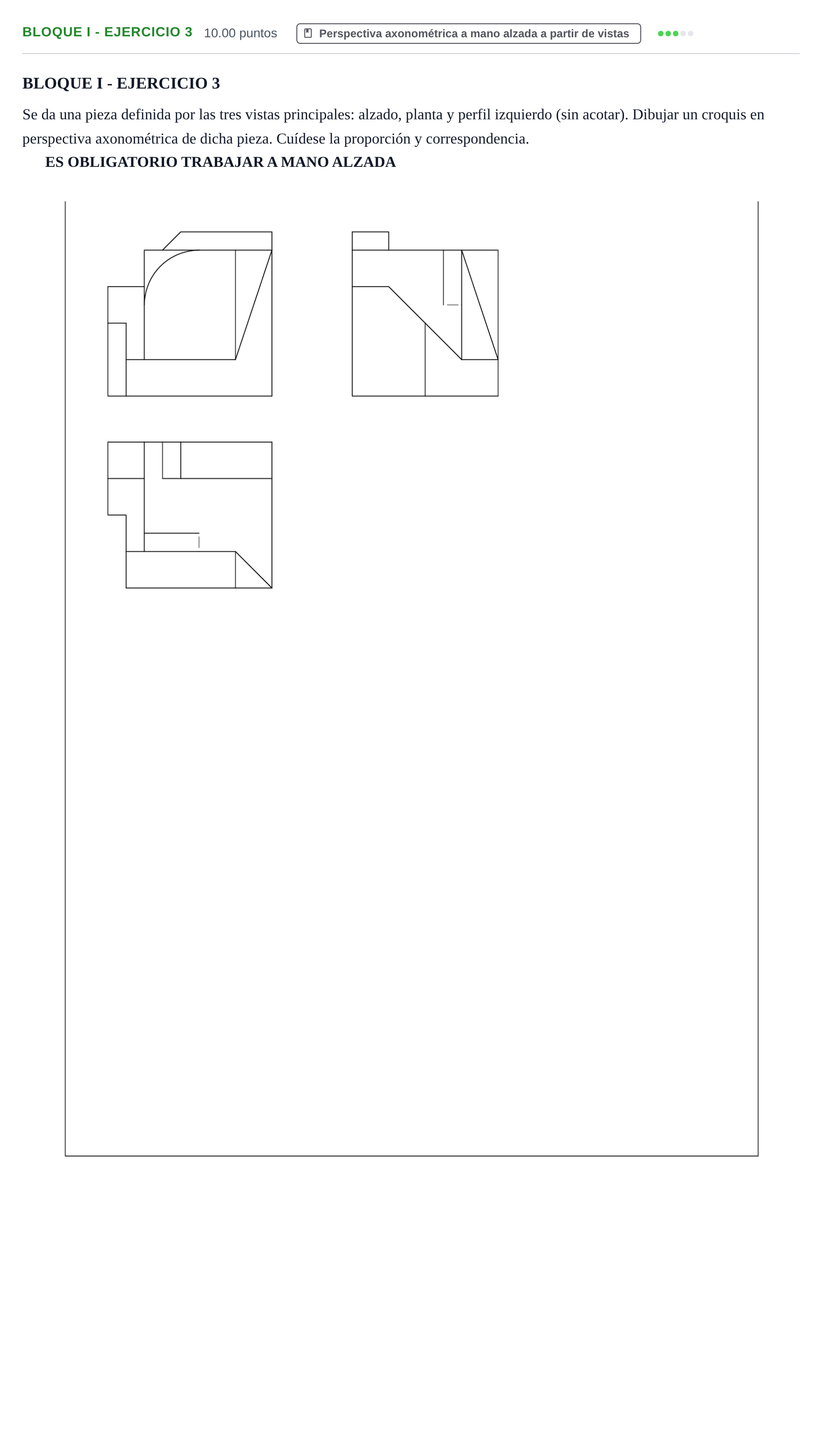

Bloque I - Ejercicio 3 · Dibujo técnico II PAU Murcia Ordinaria 2023

Dibujar un croquis en perspectiva axonométrica de dicha pieza a mano alzada, cuidando la proporción y correspondencia.

Solución: Descripción de la pieza en perspectiva axonométrica: - Base y cuerpo general: Bloque prismático escalonado en 'L' con un vaciado frontal e inferior. - Plano oblicuo a los tres de proyección: En la parte frontal derecha, un chaflán/rampa triangular oblicua que conecta las caras superior, lateral derecha y frontal. - Forma curva (cilíndrica): Vaciado cilíndrico en el cuadrante superior-izquierdo del cuerpo central, con generatrices paralelas a la profundidad (eje Y). - Resalte superior posterior: Prismático con un chaflán en su extremo izquierdo. - Canal o ranura lateral izquierda: Escalonamiento en el perfil izquierdo con plano inclinado intermedio.
