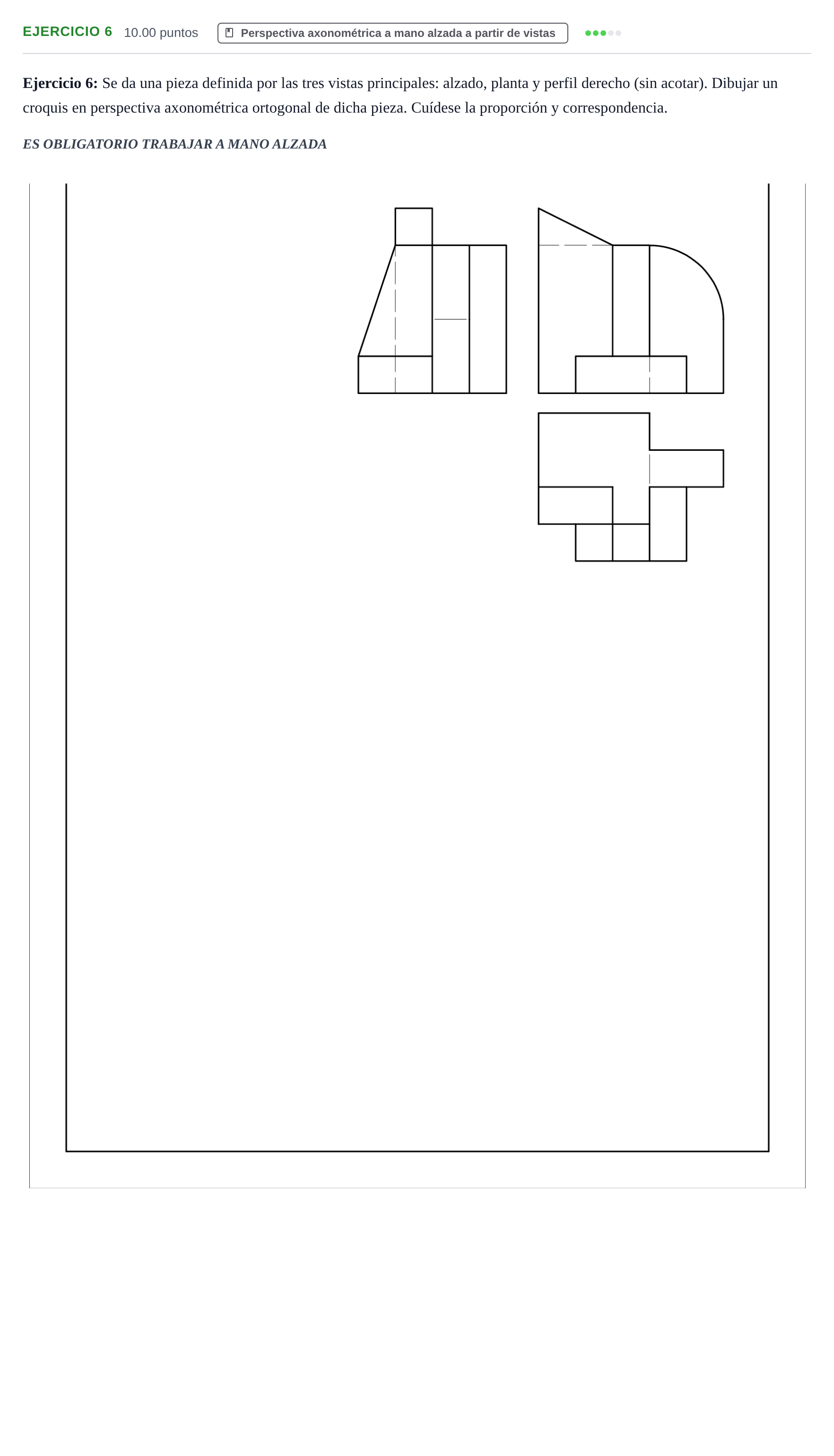

Ejercicio 6 · Dibujo técnico II PAU Murcia Ordinaria 2026

Dibujar un croquis en perspectiva axonométrica ortogonal de dicha pieza. Cuídese la proporción y correspondencia. ES OBLIGATORIO TRABAJAR A MANO ALZADA

Solución: Croquis a mano alzada en perspectiva axonométrica ortogonal de la pieza: - Se representa el volumen base con el prisma rectangular inferior saliente hacia el frente. - En la parte derecha, se modela la superficie curva cilíndrica de un cuarto de cilindro. - En la parte superior izquierda, se traza el plano inclinado oblicuo (chaflán/rampa). - En la zona frontal-central, se representan las aristas inclinadas que configuran el plano inclinado o entrante trapezoidal. - Se mantienen las líneas vistas continuas y las aristas ocultas a trazos según la orientación axonométrica elegida.
