Ejercicio 4 · Dibujo técnico II PAU Murcia Extraordinaria 2024

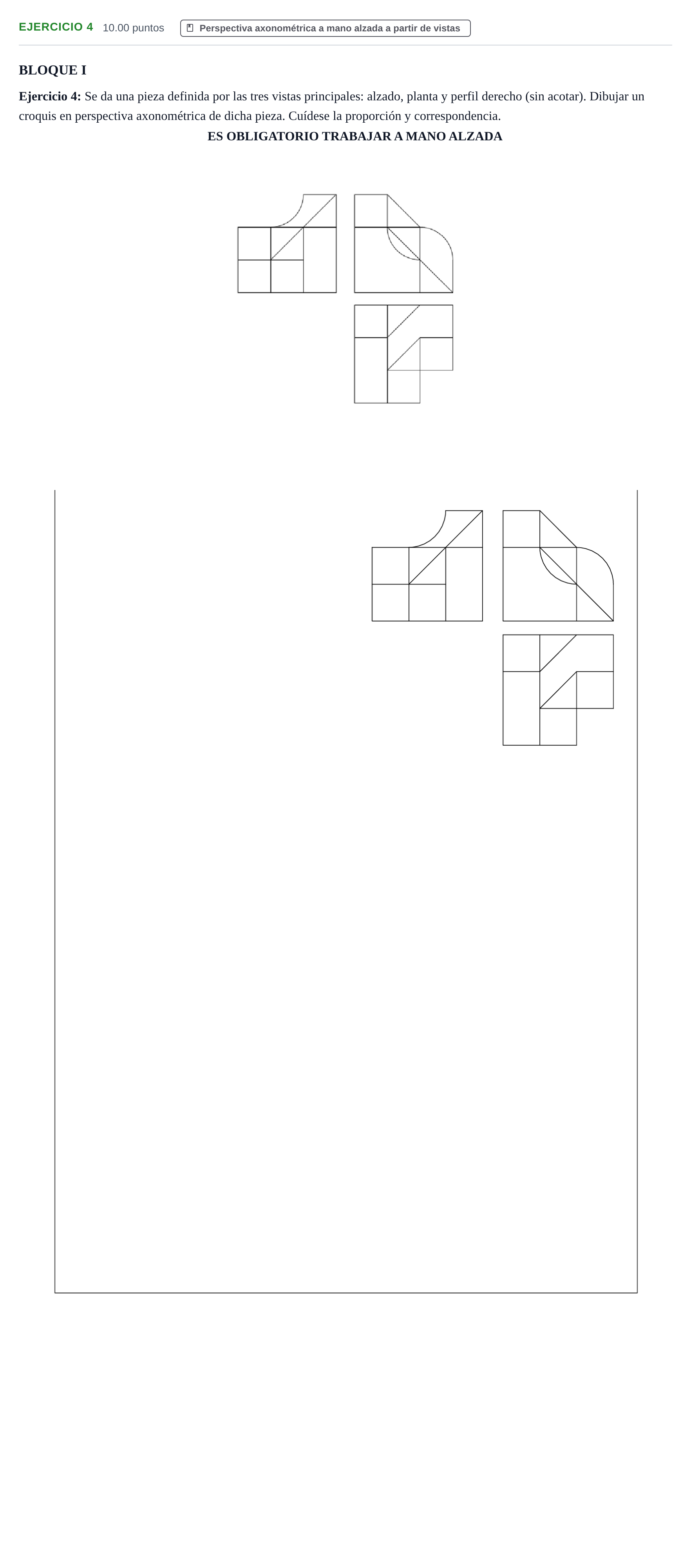

Dibujar un croquis en perspectiva axonométrica de dicha pieza. Cuídese la proporción y correspondencia.

Solución: Descripción de la solución: - Croquis en perspectiva axonométrica isométrica de la pieza a mano alzada. - En la parte izquierda y posterior se representa la superficie cilíndrica cóncava ascendente rematada en un plano horizontal superior. - En la parte derecha delantera se encuentra la superficie cilíndrica convexa (cuarto de cilindro) con aristas rectas delimitadoras. - La zona central presenta planos inclinados en rampa y caras triangulares que enlazan con el vértice central de la arista vertical y la base inferior.
