Ejercicio 3 · Dibujo técnico II PAU Murcia Extraordinaria 2023

Tema: Perspectiva axonométrica a mano alzada a partir de vistas · Del examen Extraordinaria (2023)

Enunciado

BLOQUE I - Ejercicio 3

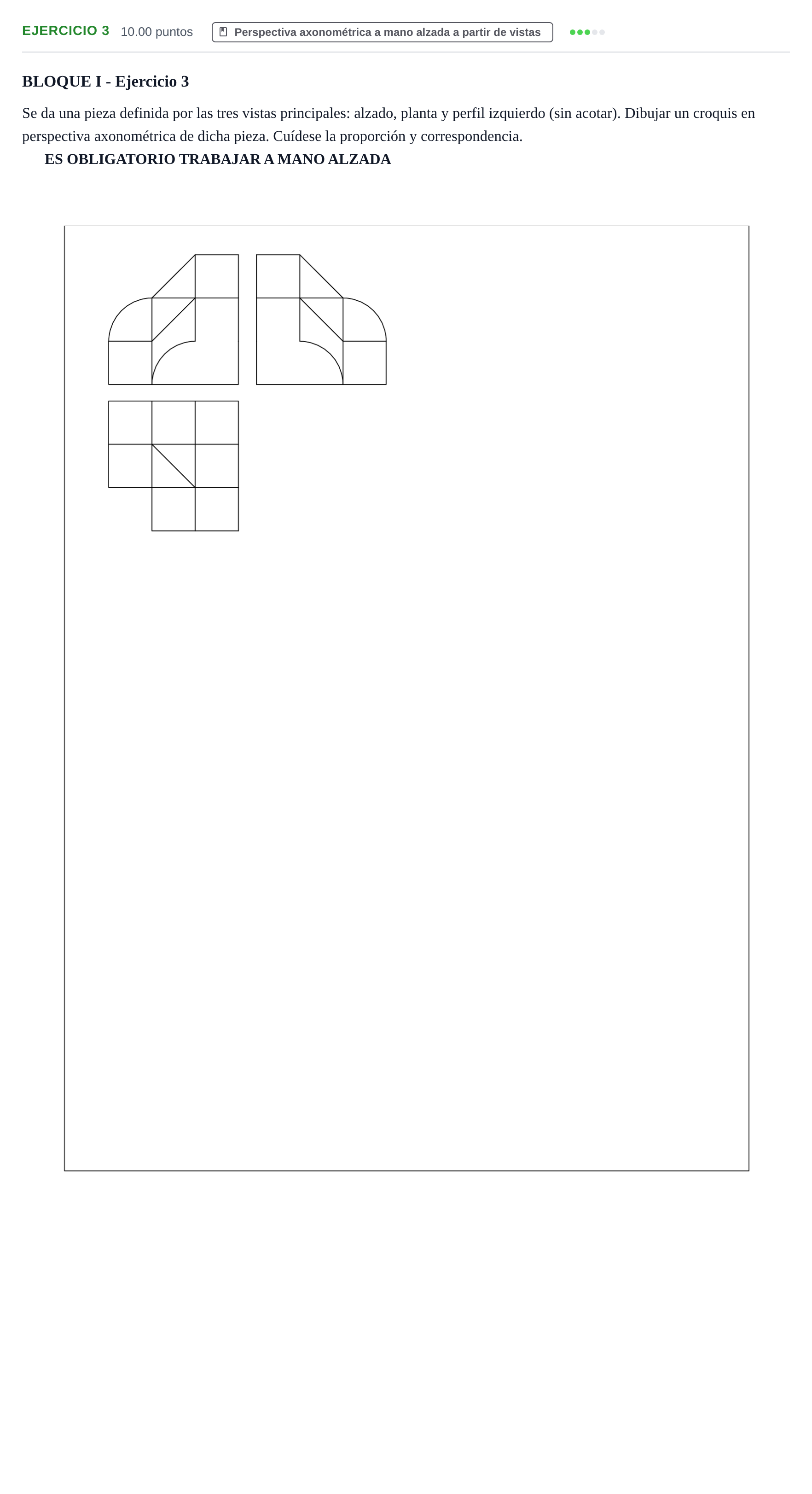

Se da una pieza definida por las tres vistas principales: alzado, planta y perfil izquierdo (sin acotar). Dibujar un croquis en perspectiva axonométrica de dicha pieza. Cuídese la proporción y correspondencia.

ES OBLIGATORIO TRABAJAR A MANO ALZADA

Enunciado: Ejercicio 3 · Dibujo técnico II PAU Murcia Extraordinaria 2023

Solución

Según los criterios oficiales de corrección

Se da una pieza definida por las tres vistas principales: alzado, planta y perfil izquierdo (sin acotar). Dibujar un croquis en perspectiva axonométrica de dicha pieza. Cuídese la proporción y correspondencia.

Solución: Croquis en perspectiva axonométrica con representación de: - Superficies curvas (cuatro cuadrantes de cilindro, dos convexos en la parte superior/lateral y dos cóncavos en la parte inferior). - Plano oblicuo triangular central respecto a los planos de proyección. - Planos inclinados superiores y prisma superior de remate.
