Ejercicio 4 · Dibujo técnico II PAU Murcia Ordinaria 2021
Tema: Perspectiva axonométrica a mano alzada a partir de vistas · Del examen Ordinaria (2021)
Enunciado
BLOQUE I

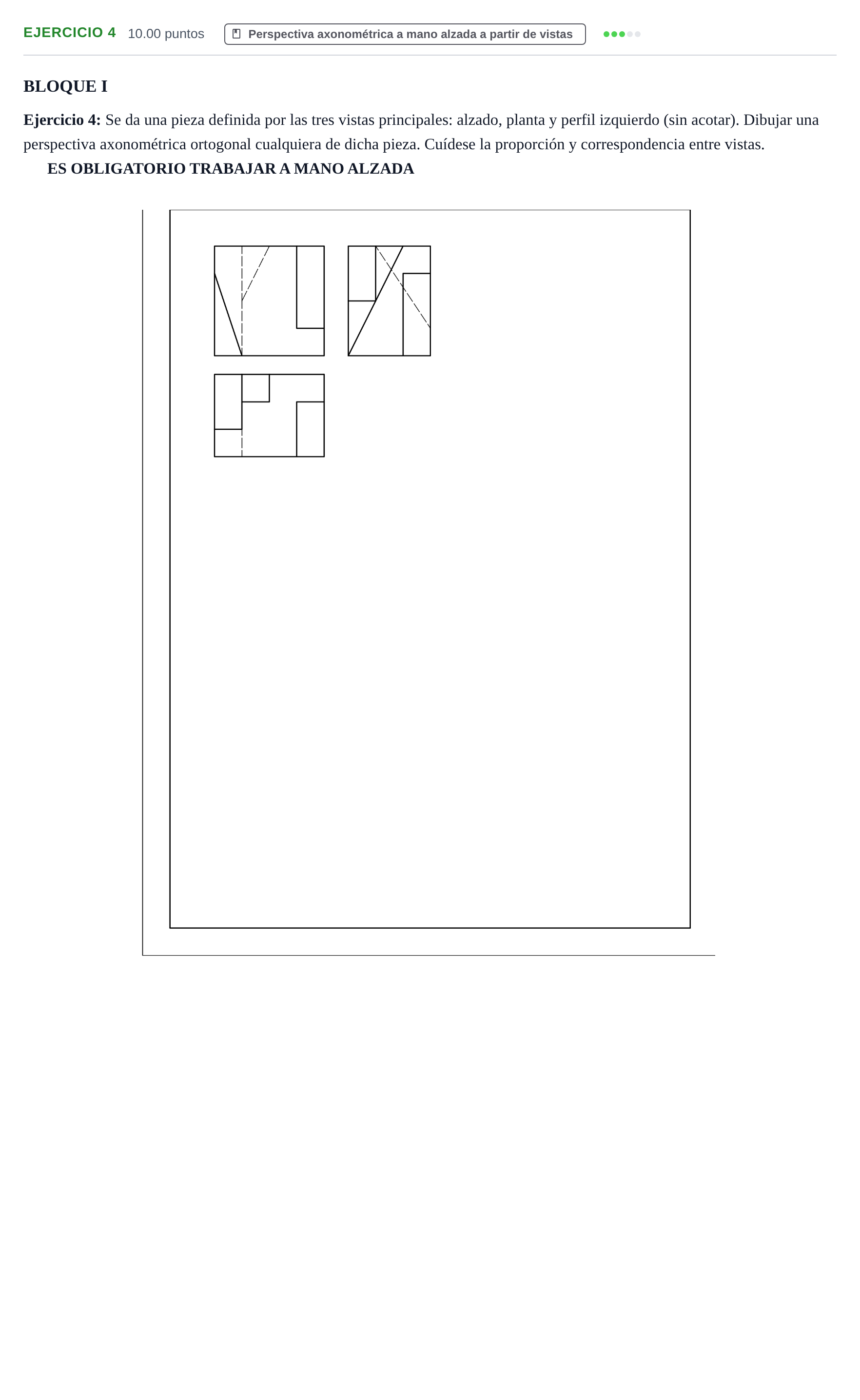

Ejercicio 4: Se da una pieza definida por las tres vistas principales: alzado, planta y perfil izquierdo (sin acotar). Dibujar una perspectiva axonométrica ortogonal cualquiera de dicha pieza. Cuídese la proporción y correspondencia entre vistas.
ES OBLIGATORIO TRABAJAR A MANO ALZADA
Solución
Según los criterios oficiales de corrección
Dibujar una perspectiva axonométrica ortogonal cualquiera de dicha pieza a mano alzada.
Solución: Perspectiva axonométrica ortogonal a mano alzada del modelo representado a partir de sus tres vistas diédricas (alzado, planta y perfil izquierdo). La pieza presenta un volumen prismático general con un escalonamiento central en forma de entrante y cuatro planos inclinados/chaflanes triangulares y trapezoidales claramente definidos por las aristas oblicuas y discontinuas observadas en las vistas.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
