Ejercicio 4 · Dibujo técnico II PAU Murcia Ordinaria 2024

Tema: Perspectiva axonométrica a mano alzada a partir de vistas · Del examen Ordinaria (2024)

Enunciado

Ejercicio 4: Se da una pieza definida por las tres vistas principales: alzado, planta y perfil izquierdo (sin acotar). Dibujar un croquis en perspectiva axonométrica de dicha pieza. Cuídese la proporción y correspondencia.

ES OBLIGATORIO TRABAJAR A MANO ALZADA

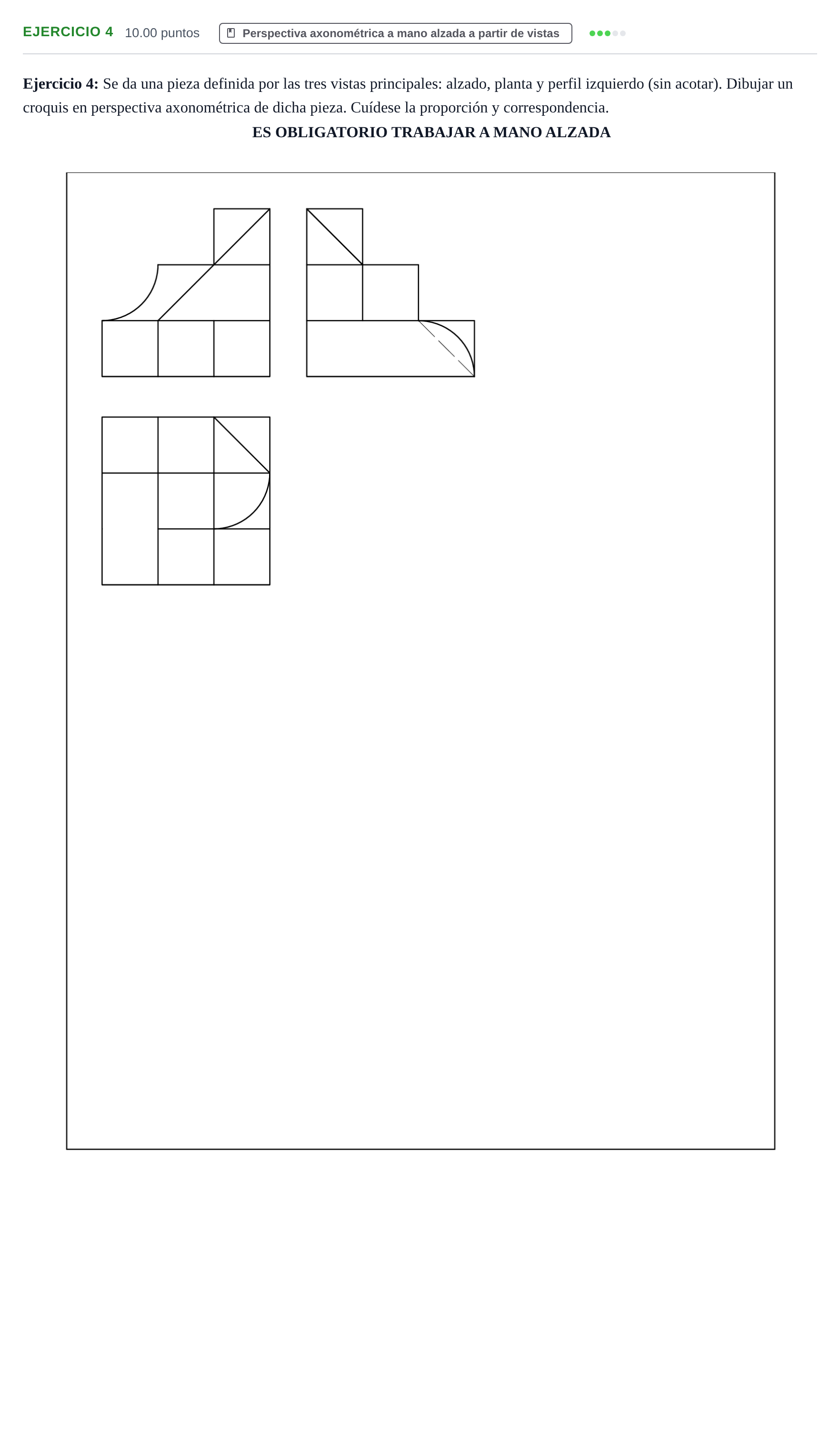

Enunciado: Ejercicio 4 · Dibujo técnico II PAU Murcia Ordinaria 2024

Solución

Según los criterios oficiales de corrección

Ejercicio 4: Dibujar un croquis en perspectiva axonométrica de dicha pieza a mano alzada a partir de sus tres vistas principales.

Solución: Croquis en perspectiva axonométrica de la pieza a mano alzada mostrando: - Tres formas cilíndricas/curvas (un cilindro convexo en la base frontal, una moldura cilíndrica cóncava en el lateral izquierdo y un sector cilíndrico en la parte posterior derecha). - Un plano inclinado/rampa central oblicuo. - Prisma superior con vértice en cúspide y escalonamientos rectos según las tres vistas.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
