Ejercicio 3 · Dibujo técnico II PAU Murcia Ordinaria 2022
Tema: Perspectiva axonométrica a mano alzada a partir de vistas · Del examen Ordinaria (2022)
Enunciado

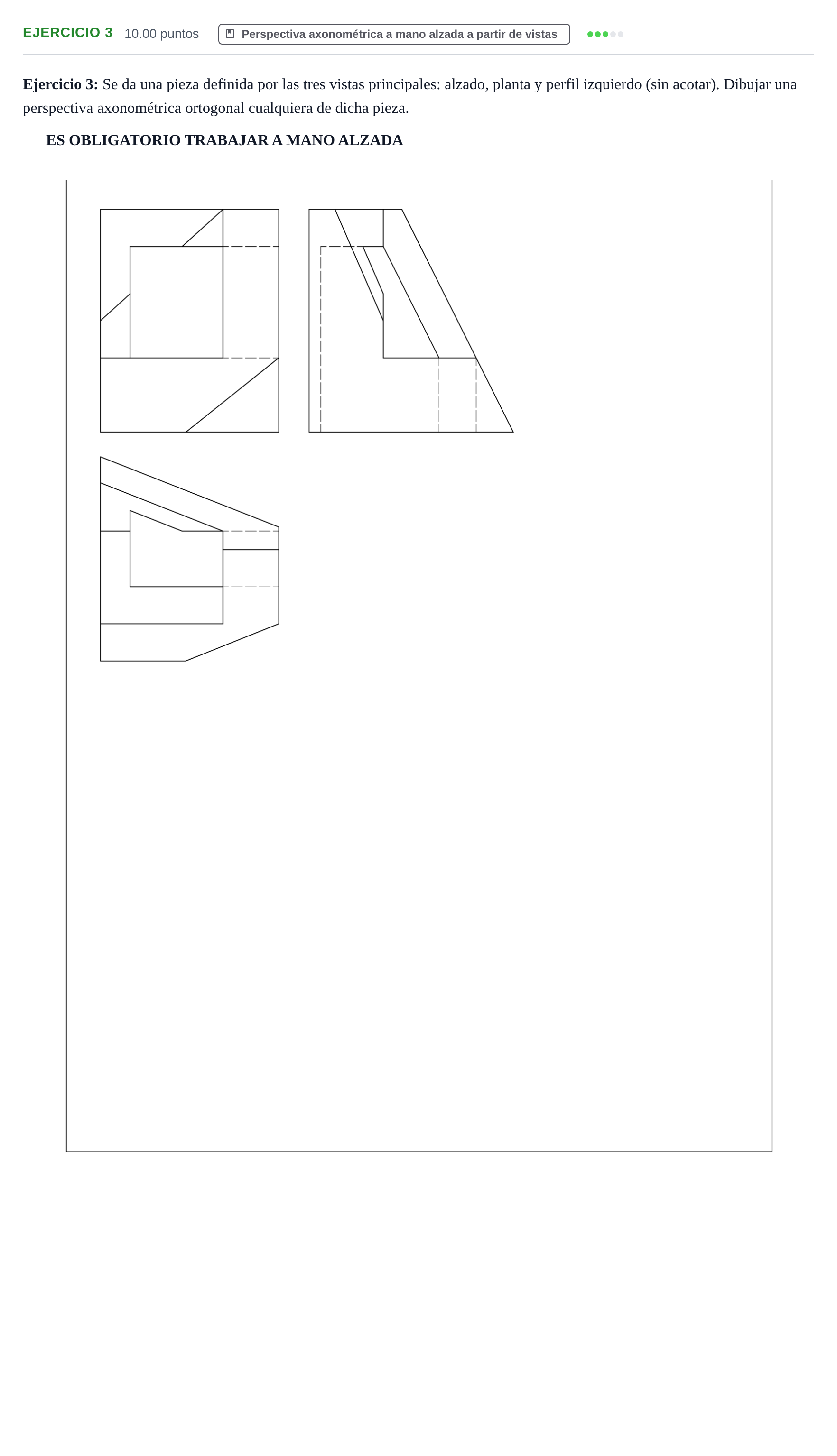

Ejercicio 3: Se da una pieza definida por las tres vistas principales: alzado, planta y perfil izquierdo (sin acotar). Dibujar una perspectiva axonométrica ortogonal cualquiera de dicha pieza.
ES OBLIGATORIO TRABAJAR A MANO ALZADA
Solución
Según los criterios oficiales de corrección
Dibujar una perspectiva axonométrica ortogonal cualquiera de dicha pieza a mano alzada.
Solución: Perspectiva axonométrica ortogonal de la pieza dibujada a mano alzada respetando las formas, proporciones y correspondencia entre vistas.
