Apartado B - Vistas diédricas normalizadas y acot… · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Murcia Extraordinaria 2026

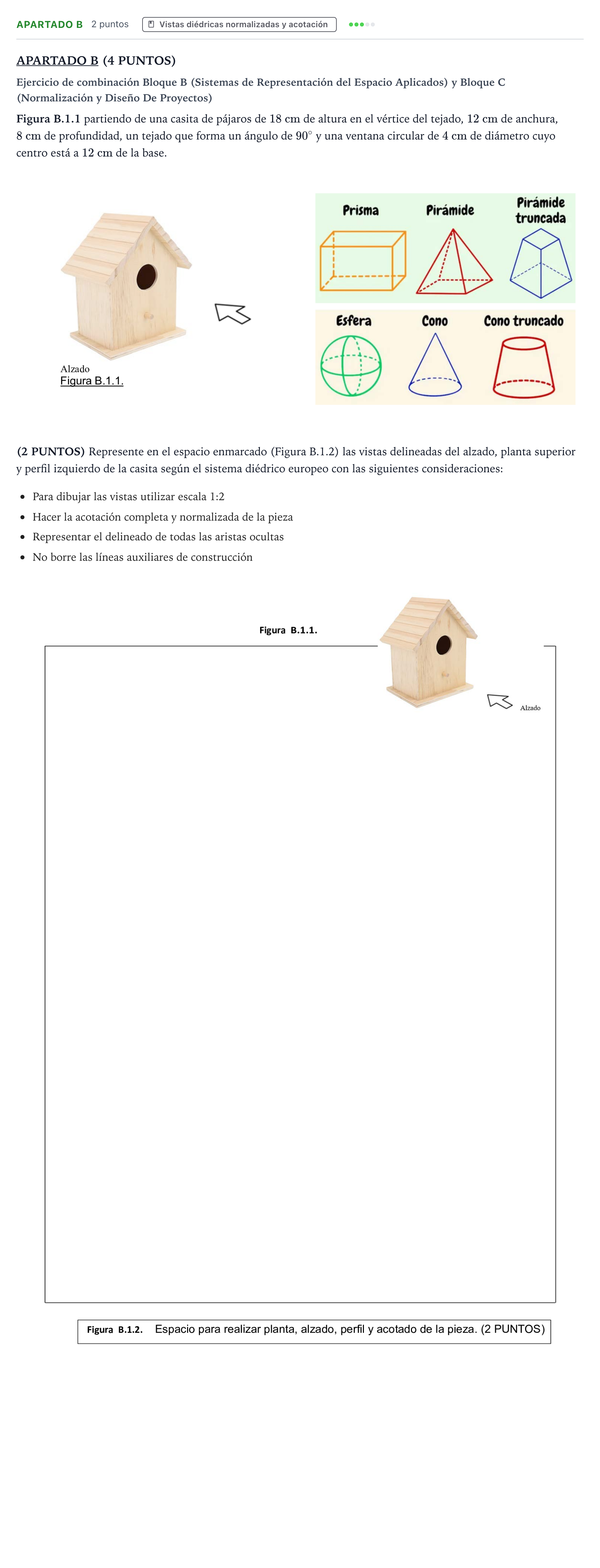

Represente en el espacio enmarcado (Figura B.1.2) las vistas delineadas del alzado, planta superior y perfil izquierdo de la casita según el sistema diédrico europeo a escala 1:2 con acotación completa y aristas ocultas.

Solución: Vistas diédricas normalizadas a escala 1:2 y acotación de la casita de pájaros: 1. Distribución en sistema europeo: - Alzado: Vista frontal según la dirección indicada por la flecha en la Figura B.1.1. - Planta: Situada directamente debajo del alzado y en correspondencia diédrica. - Perfil izquierdo: Situado a la derecha del alzado, proyectando la vista desde la izquierda. 2. Dimensiones dibujadas (Escala 1:2): - Altura total al vértice: $9\text{ cm}$ (cota real: $18\text{ cm}$). - Anchura total: $6\text{ cm}$ (cota real: $12\text{ cm}$). - Profundidad: $4\text{ cm}$ (cota real: $8\text{ cm}$). - Vértice del tejado con ángulo de $90^\circ$ ($45^\circ$ por faldón respecto a la horizontal). - Ventana circular centrada de diámetro dibujado $2\text{ cm}$ (cota real: $\varnothing 4\text{ cm}$), con centro a $6\text{ cm}$ de la base (cota real: $12\text{ cm}$). 3. Aristas ocultas y ejes: - Delineado con línea de trazos de las aristas ocultas del cuerpo y del orificio cilíndrico en planta y perfil. - Representación de los ejes de simetría con línea fina de trazo y punto. 4. Acotación completa y normalizada: - Anotación de cotas reales de dimensión y posición (altura al vértice $18$, anchura $12$, profundidad $8$, diámetro $\varnothing 4$, altura del centro $12$, ángulo $90^\circ$). - Líneas de cota, flechas normalizadas y cifras de cota sin indicar unidades según norma UNE/ISO.
