Opción B.2 - Vistas diédricas · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Murcia Extraordinaria 2024

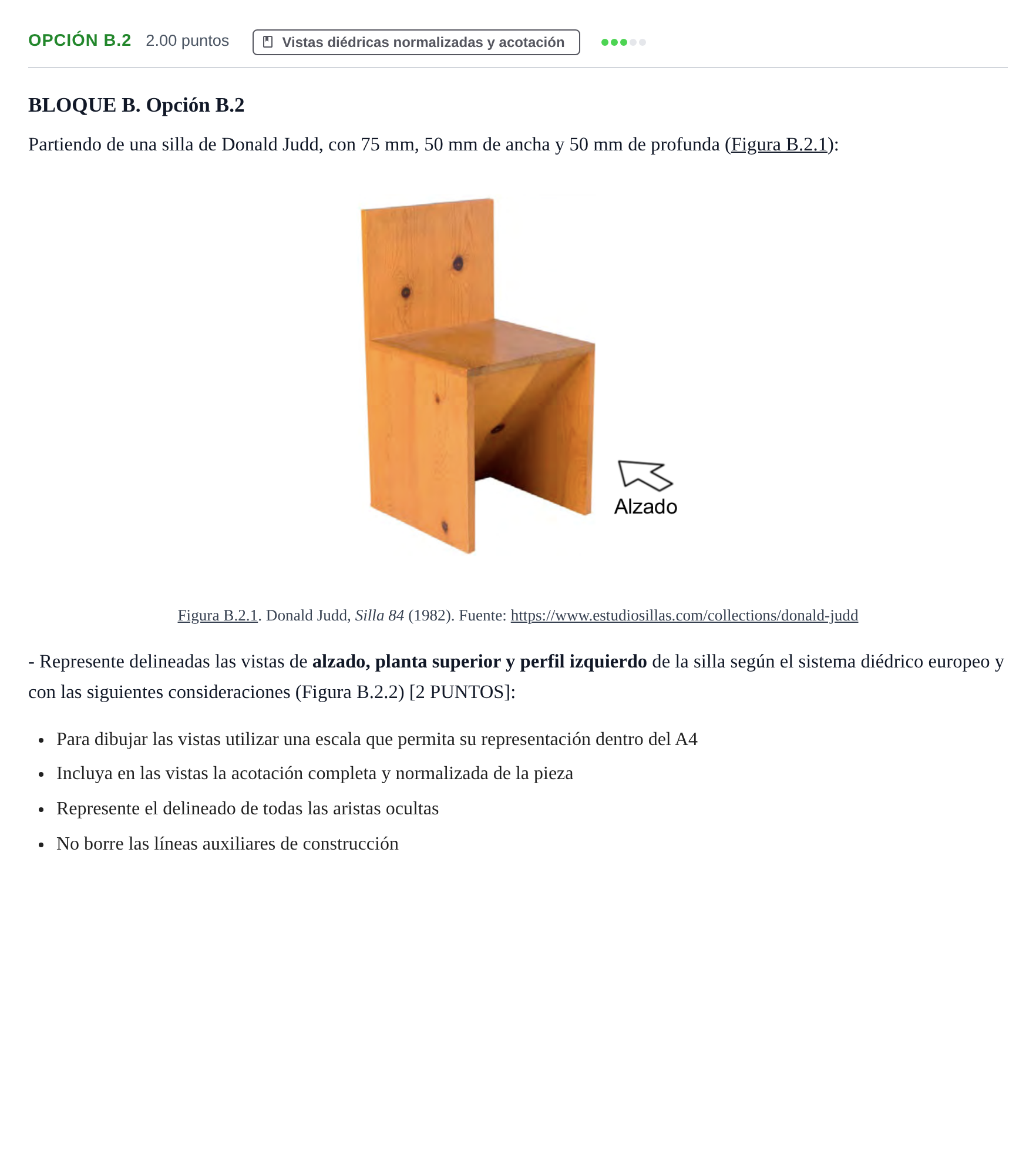

Represente delineadas las vistas de alzado, planta superior y perfil izquierdo de la silla según el sistema diédrico europeo y con las siguientes consideraciones (Figura B.2.2) (2 PUNTOS)

Solución: Representación delineada y normalizada de las tres vistas en disposición europea (alzado, planta inferior respecto al alzado y perfil izquierdo situado a la derecha del alzado): - Alzado (según dirección de la flecha): Muestra los dos laterales verticales, la tabla horizontal del asiento y la tabla inclinada de refuerzo inferior (arista visible superior e inferior oculta/visible según unión). - Planta: Rectángulo de 50 mm x 50 mm que muestra el respaldo y el asiento horizontal, con aristas ocultas de los laterales y tabla inclinada. - Perfil izquierdo: Se observa el contorno en forma de silla con el respaldo vertical trasero (75 mm de alto total), asiento a altura intermedia y tabla inclinada que baja desde el asiento hacia la base trasera. - Acotación: Cifras de cota normalizadas con las dimensiones principales (altura total 75 mm, ancho 50 mm, profundidad 50 mm, espesor de los tableros y cotas de posición de asiento y refuerzo).
