Opción B.1 - Vistas diédricas · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Murcia Ordinaria 2024

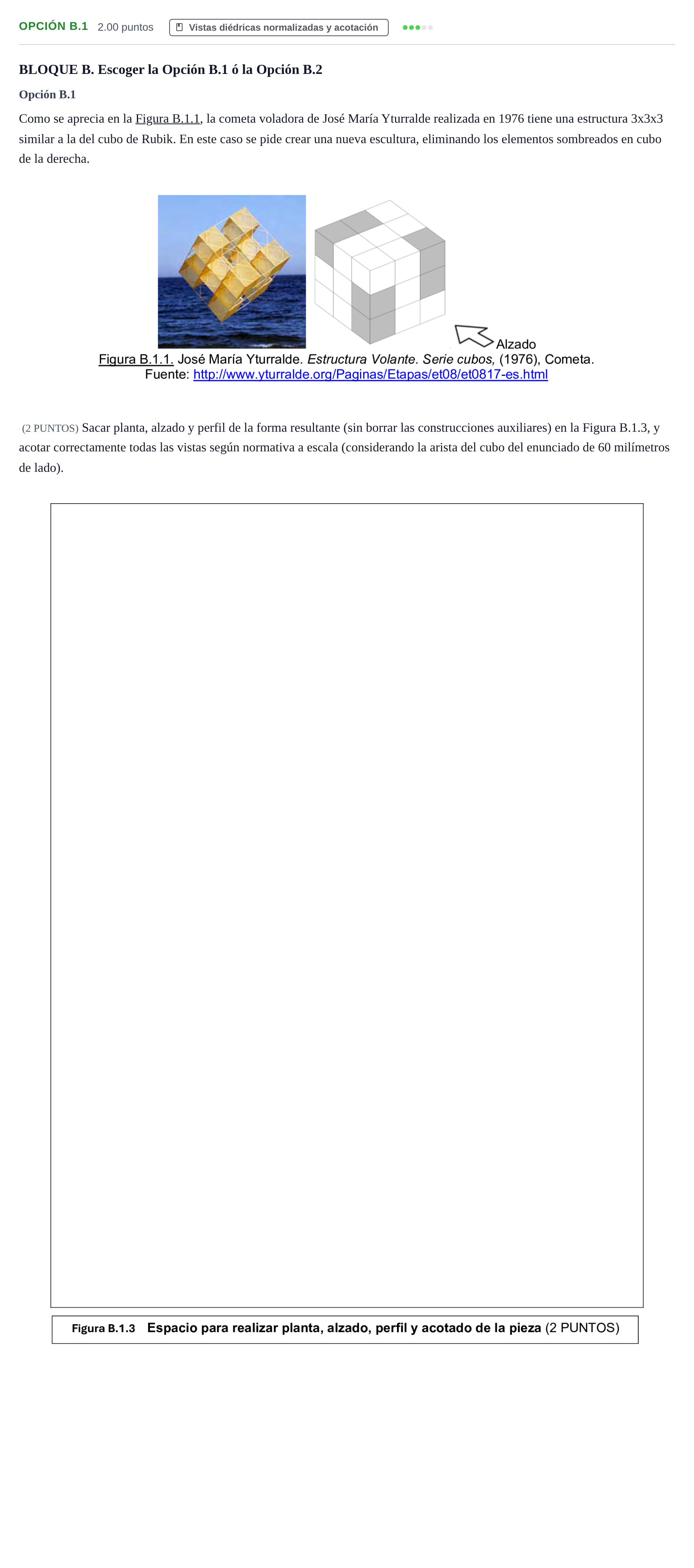

Sacar planta, alzado y perfil de la forma resultante (sin borrar las construcciones auxiliares) en la Figura B.1.3, y acotar correctamente todas las vistas según normativa a escala (considerando la arista del cubo del enunciado de 60 milímetros de lado).

Solución: Representación diédrica normalizada (sistema europeo) de las tres vistas principales: 1. Alzado (según la flecha indicada): - Retícula de $3 \times 3$ módulos ($60 \times 60\text{ mm}$ en total, con submódulos de $20\text{ mm}$). - Representación de las partes vistas y ocultas (aristas discontinuas) correspondientes a los cubos vacíos o eliminados. 2. Planta (proyección ortogonal superior situada debajo del alzado): - Correspondencia dimensional directa con el alzado. - Delimitación de las caras superiores vistas y de los huecos/aristas ocultas. 3. Perfil izquierdo (situado a la derecha del alzado): - Correspondencia horizontal con el alzado e inclinada/girada con la planta. 4. Acotación normalizada: - Acotación total ($60\text{ mm}$) y de las divisiones modulares necesarias ($20\text{ mm}$, $40\text{ mm}$) evitando redundancias innecesarias, con líneas de cota, líneas auxiliares de cota y flechas según norma UNE.
