Opción B.2 - Vistas diédricas · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Murcia Ordinaria 2024

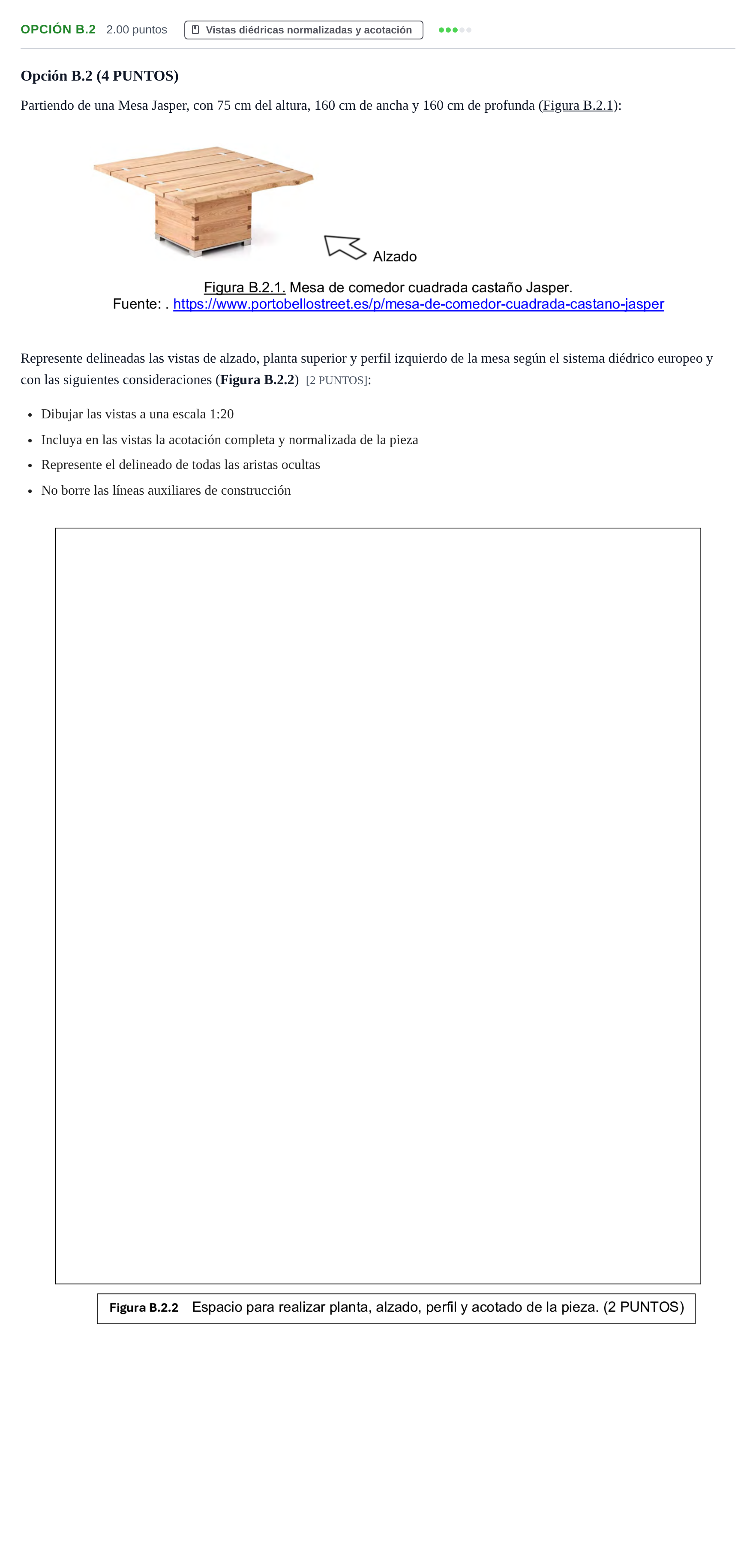

Represente delineadas las vistas de alzado, planta superior y perfil izquierdo de la mesa según el sistema diédrico europeo a escala 1:20 con acotación completa y aristas ocultas.

Solución: Representación correcta de las tres vistas normalizadas en sistema europeo: - Disposición de vistas: Alzado centrado, Planta superior directamente debajo del alzado, Perfil izquierdo proyectado a la derecha del alzado. - Escala 1:20: Dimensiones generales en el dibujo de $8\text{ cm} \times 8\text{ cm}$ en planta, y ancho $8\text{ cm} \times 3{,}75\text{ cm}$ de altura en alzado y perfil. Proporciones correspondientes para el pie central prismático y la base/patas metálicas. - Aristas ocultas: Representación con línea de trazos de las aristas del fuste o pie central tapadas por el tablero volado superior en la planta, así como los detalles no visibles del apoyo inferior en las vistas de alzado y perfil. - Acotación normalizada: Cotas de dimensión total ($160\text{ cm}$ de ancho, $160\text{ cm}$ de profundidad y $75\text{ cm}$ de altura) y cotas parciales suficientes (grosor de tablones, dimensiones del fuste prismático y altura de la base metálica), con líneas de cota, líneas auxiliares de cota, flechas normalizadas y cifras sin colocar unidades.
