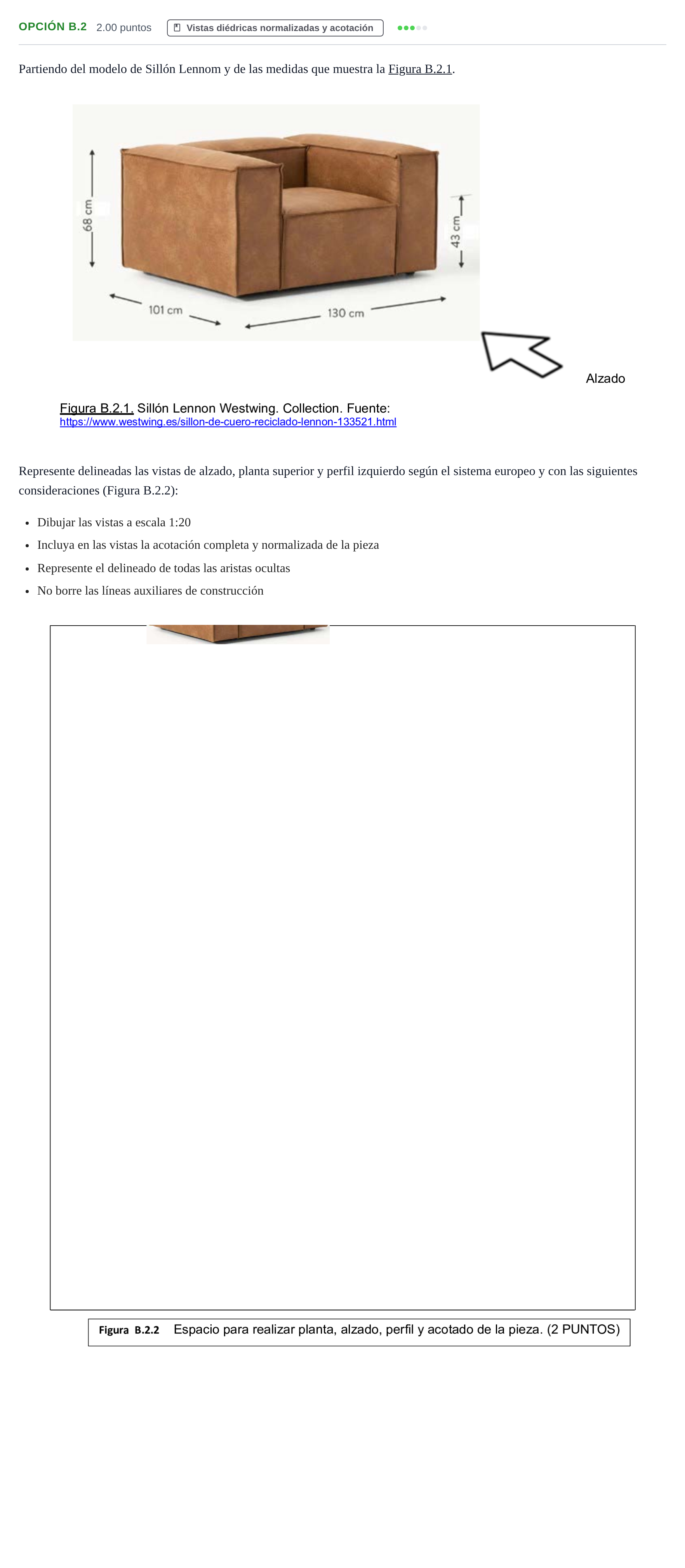

Opción B.2 - Vistas diédricas · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Murcia Extraordinaria 2025

Represente delineadas las vistas de alzado, planta superior y perfil izquierdo según el sistema europeo a escala 1:20 y acotadas.

Solución: Vistas diédricas a escala 1:20 y acotación: 1. Cálculo de dimensiones a escala 1:20 ($E = 1:20$): - Longitud frontal (ancho total): $130\text{ cm} / 20 = 6{,}5\text{ cm} = 65\text{ mm}$. - Profundidad total: $101\text{ cm} / 20 = 5{,}05\text{ cm} \approx 50{,}5\text{ mm} \approx 51\text{ mm}$. - Altura total: $68\text{ cm} / 20 = 3{,}4\text{ cm} = 34\text{ mm}$. - Altura del asiento: $43\text{ cm} / 20 = 2{,}15\text{ cm} = 21{,}5\text{ mm}$. 2. Disposición de las vistas (Sistema Europeo / Primer Diedro): - Alzado (vista frontal): Rectángulo envolvente de $65\text{ mm} \times 34\text{ mm}$. Se aprecian los dos bloques laterales correspondientes a los apoyabrazos y la parte central rebajada con el cojín del asiento a una altura de $21{,}5\text{ mm}$. - Planta superior: Situada en proyección ortogonal verticalmente debajo del alzado. Rectángulo envolvente de $65\text{ mm} \times 50{,}5\text{ mm}$. Se aprecian los dos apoyabrazos a izquierda y derecha, el respaldo en la parte posterior y la superficie del asiento en el centro. - Perfil izquierdo: Situado a la derecha del alzado. Rectángulo envolvente de $50{,}5\text{ mm} \times 34\text{ mm}$. Muestra el lateral exterior del apoyabrazos en línea continua; en su interior, el nivel del asiento ($21{,}5\text{ mm}$) y el grosor del respaldo se delinean mediante líneas discontinuas (aristas ocultas). 3. Acotación normalizada: - Líneas de cota, líneas auxiliares de cota y flechas normalizadas. - Las cifras de cota deben expresar las medidas reales de la pieza (130, 101, 68, 43 en cm, o 1300, 1010, 680, 430 en mm), sin duplicar cotas innecesarias entre vistas.
