Apartado B - Vistas diédricas · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Murcia Ordinaria 2026

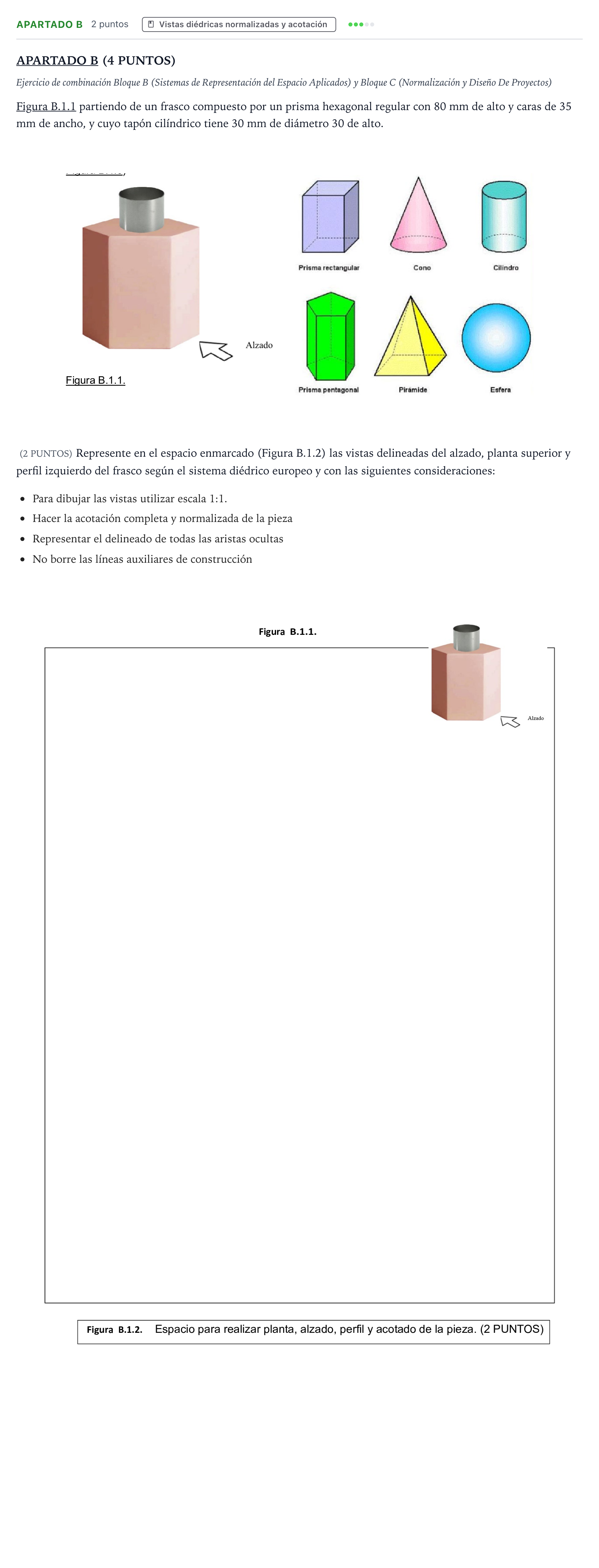

Represente en el espacio enmarcado (Figura B.1.2) las vistas delineadas del alzado, planta superior y perfil izquierdo del frasco según el sistema diédrico europeo y con acotación completa.

Solución: Representación técnica normalizada en sistema europeo de: 1. Planta superior: - Hexágono regular de lado $35\text{ mm}$ correspondiente a la base del prisma, con el cilindro centrado representado como una circunferencia de diámetro $\varnothing 30\text{ mm}$. Según la flecha del alzado (que apunta perpendicularmente a una de las aristas o cara), dos de las caras opuestas quedan paralelas a la dirección de observación o los vértices alineados según corresponda. 2. Alzado: - Situado sobre la planta. - Cuerpo inferior: prisma hexagonal de altura $80\text{ mm}$. Se aprecian las aristas vistas verticales continuas que delimitan las caras visibles según la orientación definida en planta. - Tapón superior: cilindro centrado de altura $30\text{ mm}$ y anchura visible de $30\text{ mm}$, coronando la base superior del prisma. 3. Perfil izquierdo: - Situado a la derecha del alzado, proyectando las alturas correspondientes ($80\text{ mm}$ y $30\text{ mm}$) y la anchura transversal proyectada desde la planta. - Incluye ejes de simetría (trazo y punto) en el cilindro y prisma. 4. Acotación: - Acotación completa y normalizada según norma UNE: cota del lado o caras del prisma ($35\text{ mm}$ o distancia entre caras/vértices), altura del prisma ($80\text{ mm}$), diámetro del tapón cilíndrico ($\varnothing 30\text{ mm}$) y altura del tapón ($30\text{ mm}$), cuidando la disposición de líneas auxiliares de cota, líneas de cota con flechas y cifras de cota sin duplicidades.
