Bloque B - Opción B.2 - Vistas diédricas · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Murcia Ordinaria 2025

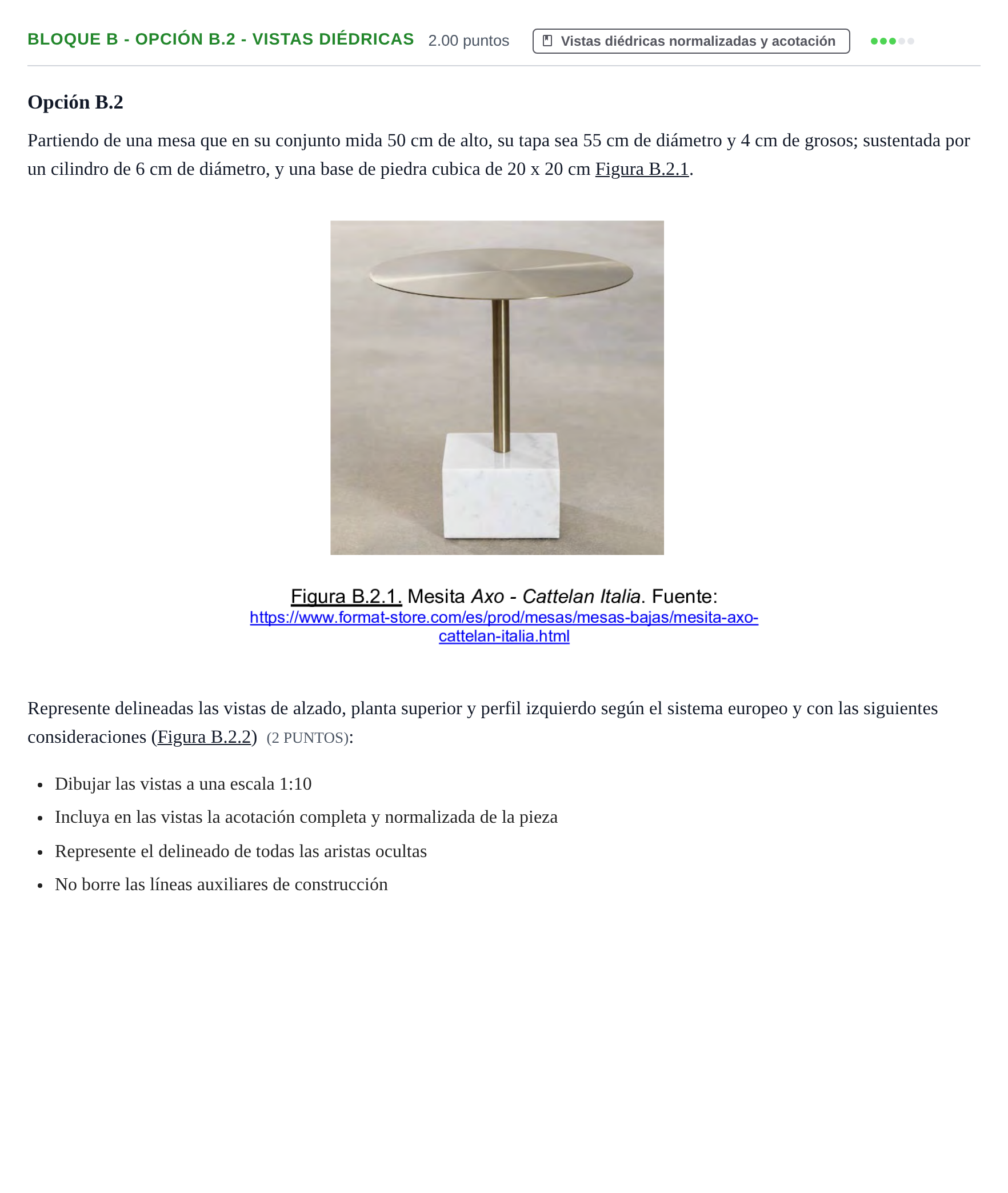

Represente delineadas las vistas de alzado, planta superior y perfil izquierdo según el sistema europeo y con las siguientes consideraciones (Figura B.2.2) (2 PUNTOS):

Solución: Vistas diédricas normalizadas en sistema europeo: - Disposición: - Alzado: rectángulo inferior de la base ($20\times 20$ mm), rectángulo vertical del soporte cilíndrico (diámetro $6$ mm, altura $26$ mm) centrado sobre la base, y rectángulo superior de la tapa circular ($55$ mm de anchura y $4$ mm de grosor). La altura total dibujada es de $50$ mm ($50$ cm a escala 1:10). - Planta superior: circunferencia exterior correspondiente a la tapa circular (diámetro $55$ mm). Con líneas de trazos (aristas ocultas), el cuadrado concéntrico de la base de piedra ($20\times 20$ mm) y la circunferencia del vástago cilíndrico (diámetro $6$ mm). - Perfil izquierdo: idéntico al alzado dada la simetría axial y cuadrangular del conjunto. - Acotación: acotación según norma de las cotas principales: altura total ($50$), grosor de tapa ($4$), lado y altura de la base cúbica ($20$), diámetro del soporte ($\varnothing 6$) y diámetro de la tapa circular ($\varnothing 55$).
