Opción B.1 - Vistas diédricas · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Murcia Extraordinaria 2024

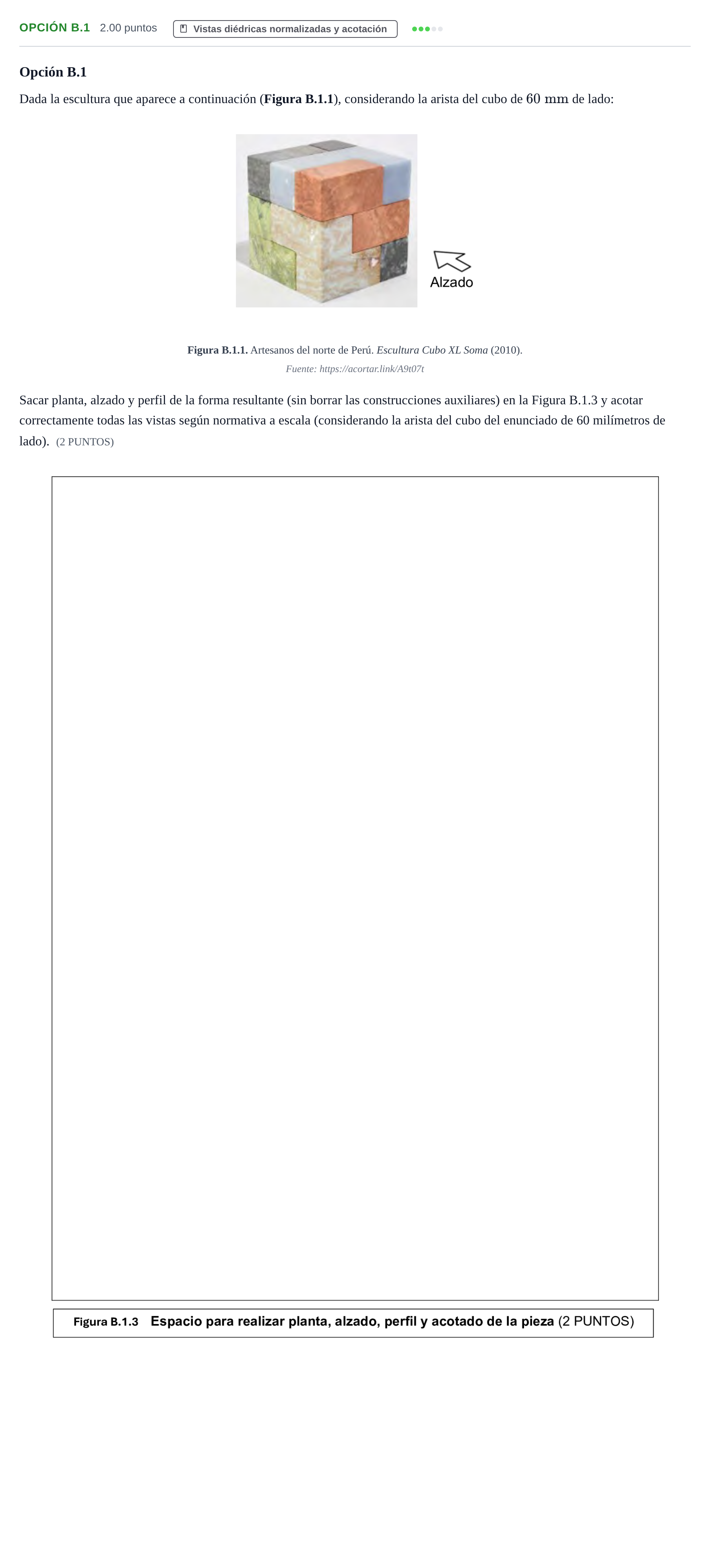

Sacar planta, alzado y perfil de la forma resultante (sin borrar las construcciones auxiliares) en la Figura B.1.3 y acotar correctamente todas las vistas según normativa a escala (considerando la arista del cubo del enunciado de 60 milímetros de lado). (2 PUNTOS)

Solución: Representación normalizada en sistema diédrico europeo de las tres vistas ortogonales (alzado según la dirección indicada en la Figura B.1.1, planta inferior o alzado-planta alineados, y perfil izquierdo situado a la derecha del alzado) de la figura policúbica restante tras sustraer las dos piezas rojas (cada una compuesta por policubos elementales de 20 mm de arista): - Alzado, planta y perfil: correspondencia y alineación correcta de vistas diédricas, diferenciación de líneas vistas continuas y aristas ocultas a trazos, y conservación de líneas auxiliares de proyección. - Acotación: cotas funcionales mínimas necesarias y suficientes según normativa, líneas de cota, flechas normalizadas y cifras de cota (módulo unitario de 20 mm y dimensiones totales máximas de 60 mm).
