Opción B.1 - Vistas diédricas · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Murcia Extraordinaria 2025

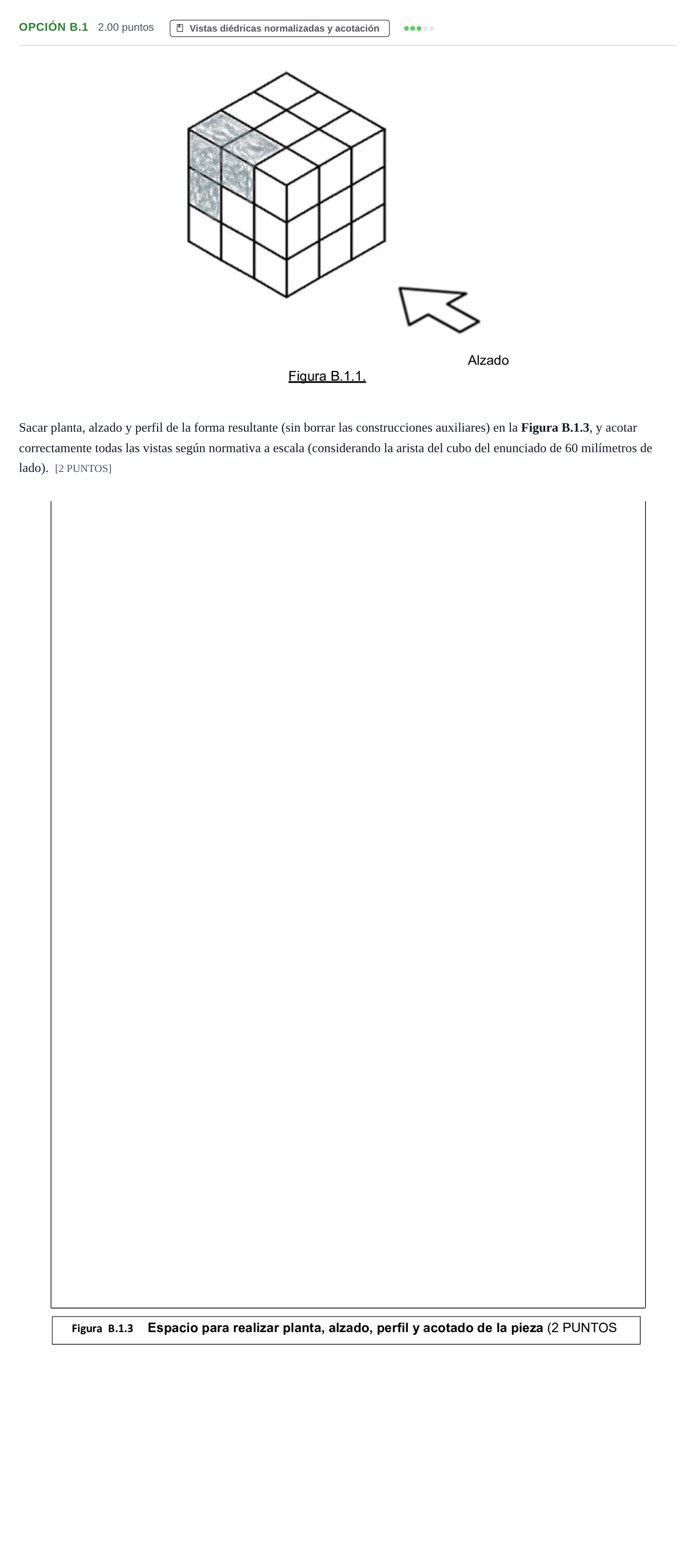

Sacar planta, alzado y perfil de la forma resultante (sin borrar las construcciones auxiliares) en la Figura B.1.3, y acotar correctamente todas las vistas según normativa a escala (considerando la arista del cubo del enunciado de 60 milímetros de lado).

Solución: Representación en sistema diédrico (europeo) de las tres vistas a escala 1:1 (arista total 60 mm, cada módulo 20 mm): 1. Alzado (según la flecha que mira hacia la cara derecha): - Contorno general cuadrado de $60\times 60\text{ mm}$. - Como los cubitos eliminados están en la parte posterior izquierda del cubo respecto a la dirección de alzado: - La cara frontal vista (derecha en la isometría) permanece completa como un plano liso de $60\times 60\text{ mm}$, pero las discontinuidades traseras generan líneas ocultas (trazos) a 20 mm y 40 mm de la base o del contorno según la profundidad de los huecos. 2. Planta (vista superior colocada debajo del alzado): - Contorno general cuadrado de $60\times 60\text{ mm}$ con la esquina posterior izquierda rebajada por los cubos superiores eliminados. - Líneas vistas continuas gruesas delimitando los escalones a 20 mm y 40 mm. 3. Perfil (perfil izquierdo colocado a la derecha del alzado, o perfil derecho según la orientación de trabajo elegida): - Proyección de los peldaños y huecos resultantes de los cubos eliminados, con líneas continuas para las aristas vistas y líneas de trazos para las aristas ocultas. 4. Acotación según norma UNE/ISO: - Cotas generales totales: 60 mm de ancho, 60 mm de alto y 60 mm de profundidad. - Cotas parciales de los escalones/módulos afectados por el corte: 20 mm y 40 mm, evitando la sobreacotación (cotas redundantes). - Flechas de cota normalizadas, líneas de referencia salientes y cifras de cota situadas centradas y por encima de la línea de cota.
