Bloque B - Opción B.1 - Vistas diédricas · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Murcia Ordinaria 2025

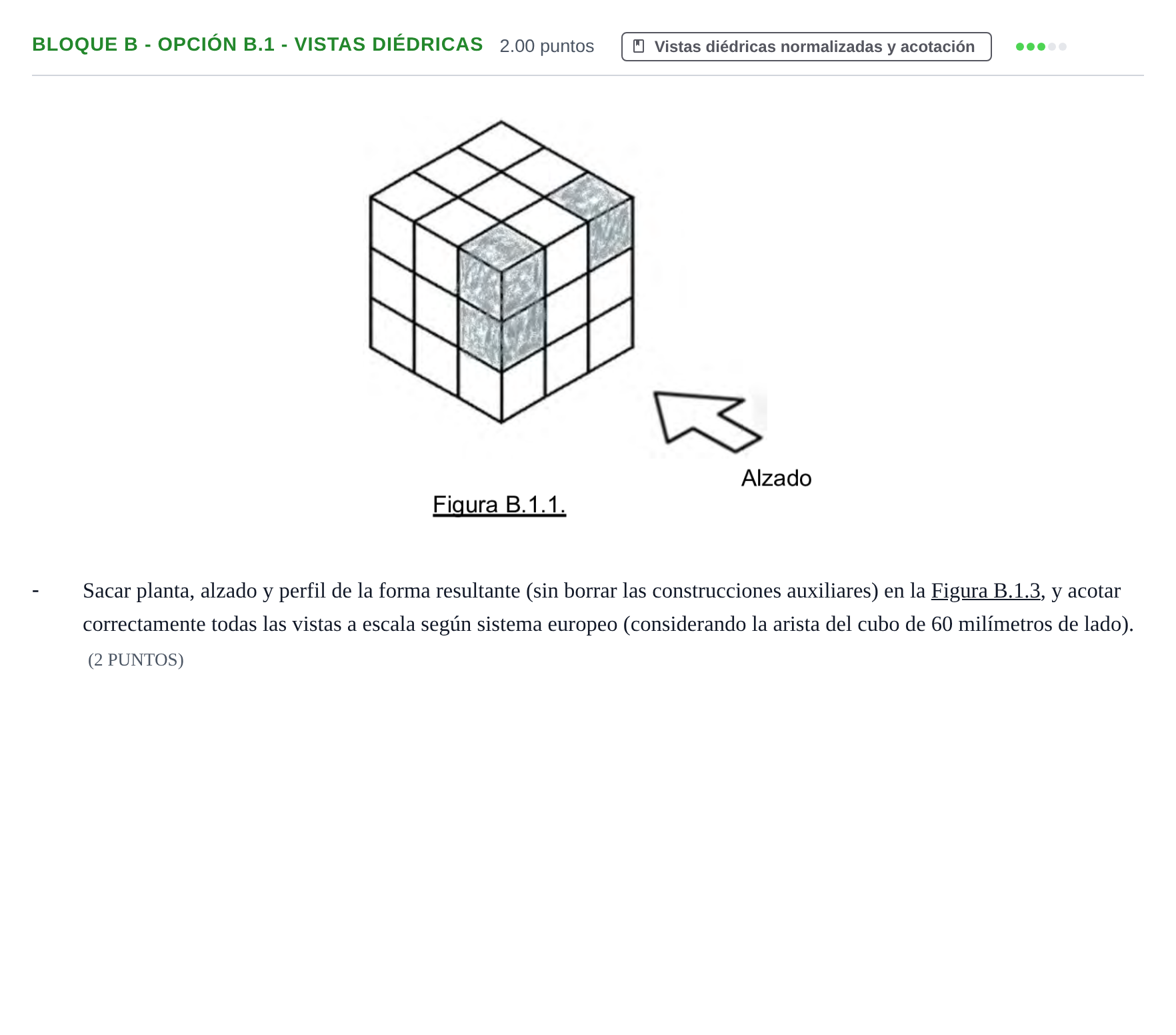

Sacar planta, alzado y perfil de la forma resultante (sin borrar las construcciones auxiliares) en la Figura B.1.3, y acotar correctamente todas las vistas a escala según sistema europeo (considerando la arista del cubo de 60 milímetros de lado). (2 PUNTOS)

Solución: Disposición en Sistema Europeo (Alzado, Planta inferior al alzado, Perfil izquierdo dibujado a la derecha del alzado): - Dimensiones generales: cubo total de 60 mm de lado, subdividido en módulos de 20 mm (3x3x3). - Alzado (según la flecha indicada en la Figura B.1.1): contorno exterior cuadrado de 60x60 mm mostrando el escalón en la esquina superior/intermedia y el hueco superior derecho como arista vista u oculta correspondiente. - Planta: proyección horizontal de 60x60 mm con las subdivisiones correspondientes a los módulos suprimidos. - Perfil: proyección lateral correspondiente congruente con la dirección de observación del alzado. - Acotación: cotas totales de 60 mm y cotas parciales necesarias (20 y 40 mm) para definir de forma unívoca la posición y tamaño de los huecos eliminados, respetando líneas auxiliares de cota, flechas normalizadas y sin duplicar cotas.
