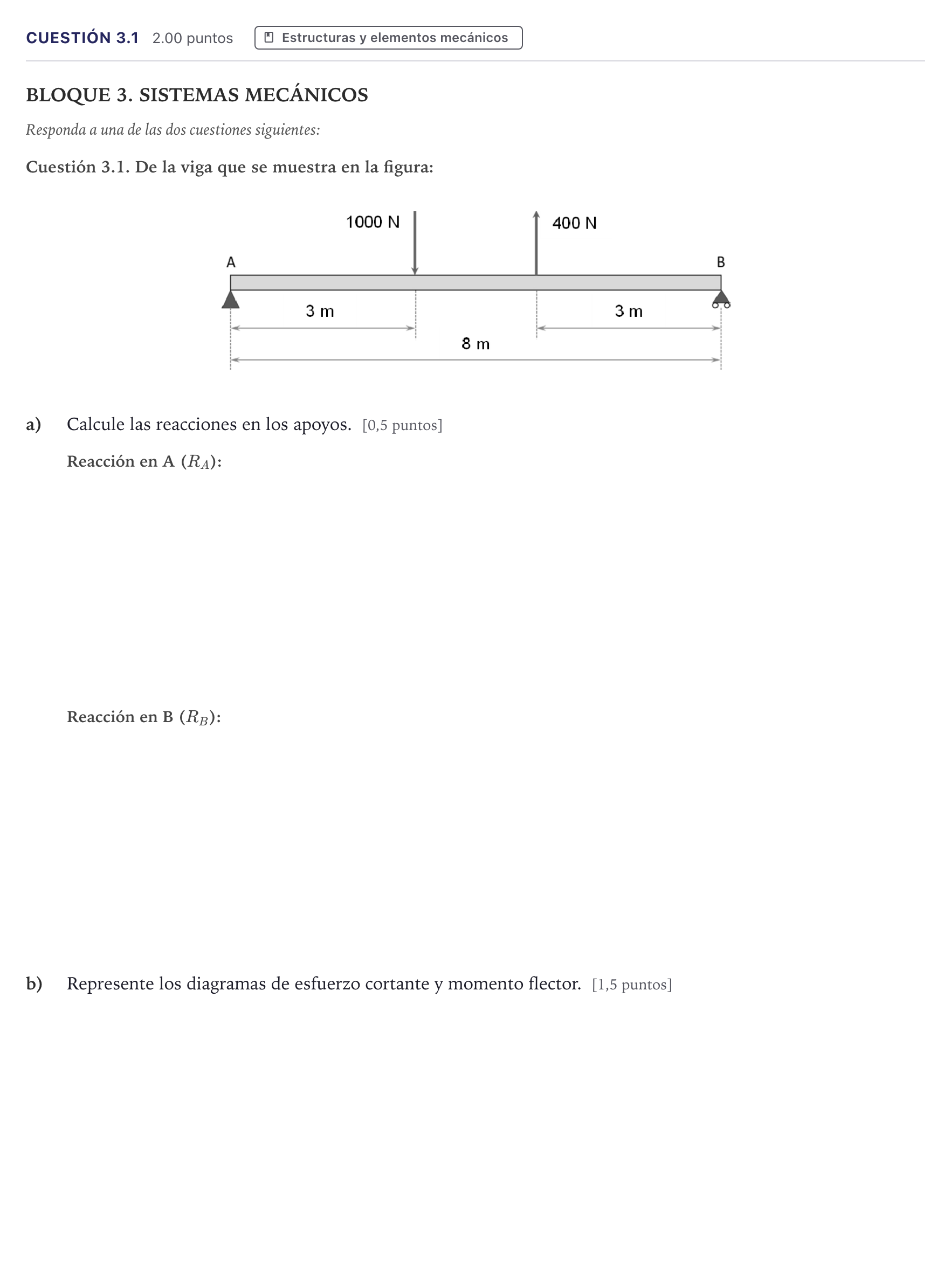

Cuestión 3.1 · Tecnología e Ingeniería II PAU Madrid Ordinaria Coincidencias 2026

a) Reacción en el apoyo A ($R_A$)

Solución: 475 N / 0,475 kN

a) Reacción en el apoyo B ($R_B$)

Solución: 125 N / 0,125 kN

b) Represente los diagramas de esfuerzo cortante y momento flector. (1,5 puntos)

Solución: Tramo 1 ($0\le x\le 3$ m): $V(x) = R_A = 475\ \text{N}$ $M(x) = 475x\ \text{N}\cdot\text{m}$ (en $x=3$, $M=1425\ \text{N}\cdot\text{m}$) Tramo 2 ($3\le x\le 5$ m): $V(x) = R_A - 1000 = -525\ \text{N}$ $M(x) = -525x + 3000\ \text{N}\cdot\text{m}$ (en $x=5$, $M=375\ \text{N}\cdot\text{m}$) Tramo 3 ($5\le x\le 8$ m): $V(x) = R_A - 1000 + 400 = -125\ \text{N}$ $M(x) = -125x + 1000\ \text{N}\cdot\text{m}$ (en $x=8$, $M=0\ \text{N}\cdot\text{m}$)
