Cuestión 3.1 · Tecnología e Ingeniería II PAU Madrid Extraordinaria 2025

Enunciado

BLOQUE 3. SISTEMAS MECÁNICOS

Responda a una de las dos cuestiones siguientes:

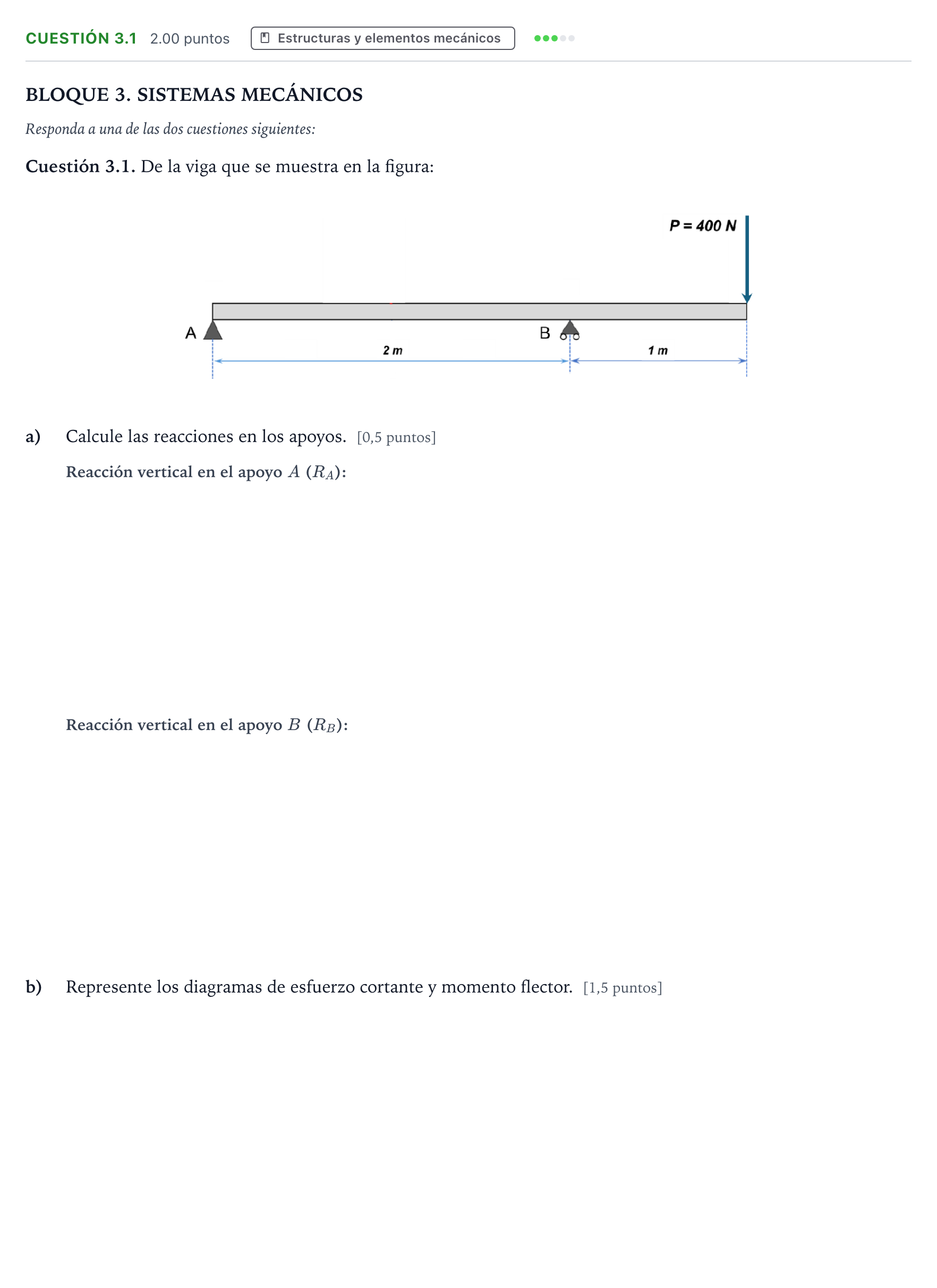

Cuestión 3.1. De la viga que se muestra en la figura:

Calcule las reacciones en los apoyos. [0,5 puntos]

Represente los diagramas de esfuerzo cortante y momento flector. [1,5 puntos]

Enunciado: Cuestión 3.1 · Tecnología e Ingeniería II PAU Madrid Extraordinaria 2025

Solución de AprenAI (no es la oficial)

a) Reacción vertical en el apoyo A (R_A):

Solución: $-200$ N / $-0{,}2$ kN

a) Reacción vertical en el apoyo B (R_B):

Solución: $600$ N / $0{,}6$ kN

La solución del apartado que falta y la explicación paso a paso son Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
