Cuestión nº4 · Tecnología e Ingeniería II PAU Madrid Modelo 2024
Tema: Estructuras y elementos mecánicos · Del examen Modelo (2024)
Enunciado
Cuestión nº4

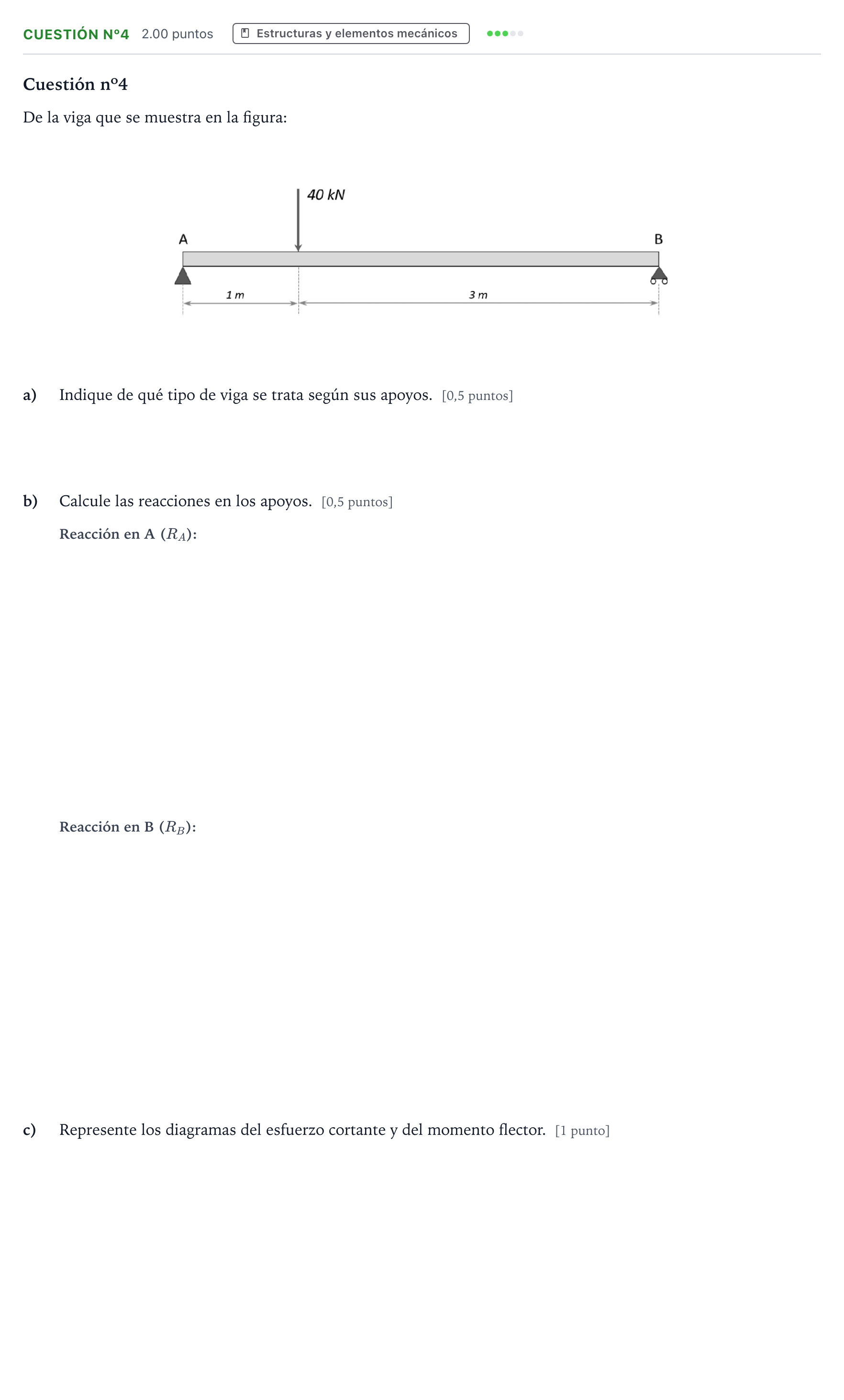

De la viga que se muestra en la figura:
a)
Indique de qué tipo de viga se trata según sus apoyos. [0,5 puntos]
b)
Calcule las reacciones en los apoyos. [0,5 puntos]
c)
Represente los diagramas del esfuerzo cortante y del momento flector. [1 punto]
Solución
Según los criterios oficiales de corrección
a) Indique de qué tipo de viga se trata según sus apoyos.
Solución: Viga simplemente apoyada
b) Calcule la reacción en el apoyo A (RA).
Solución: 30 kN / 30000 N
b) Calcule la reacción en el apoyo B (RB).
Solución: 10 kN / 10000 N
c) Represente los diagramas del esfuerzo cortante y del momento flector.
Solución: Diagrama de cortante: kN de 0 a 1 m y kN de 1 a 4 m. Diagrama de flector: lineal desde 0 hasta un máximo de kN·m a 1 m, descendiendo linealmente hasta 0 a los 4 m.
