Pregunta A.3 · Física PAU Madrid Ordinaria 2022

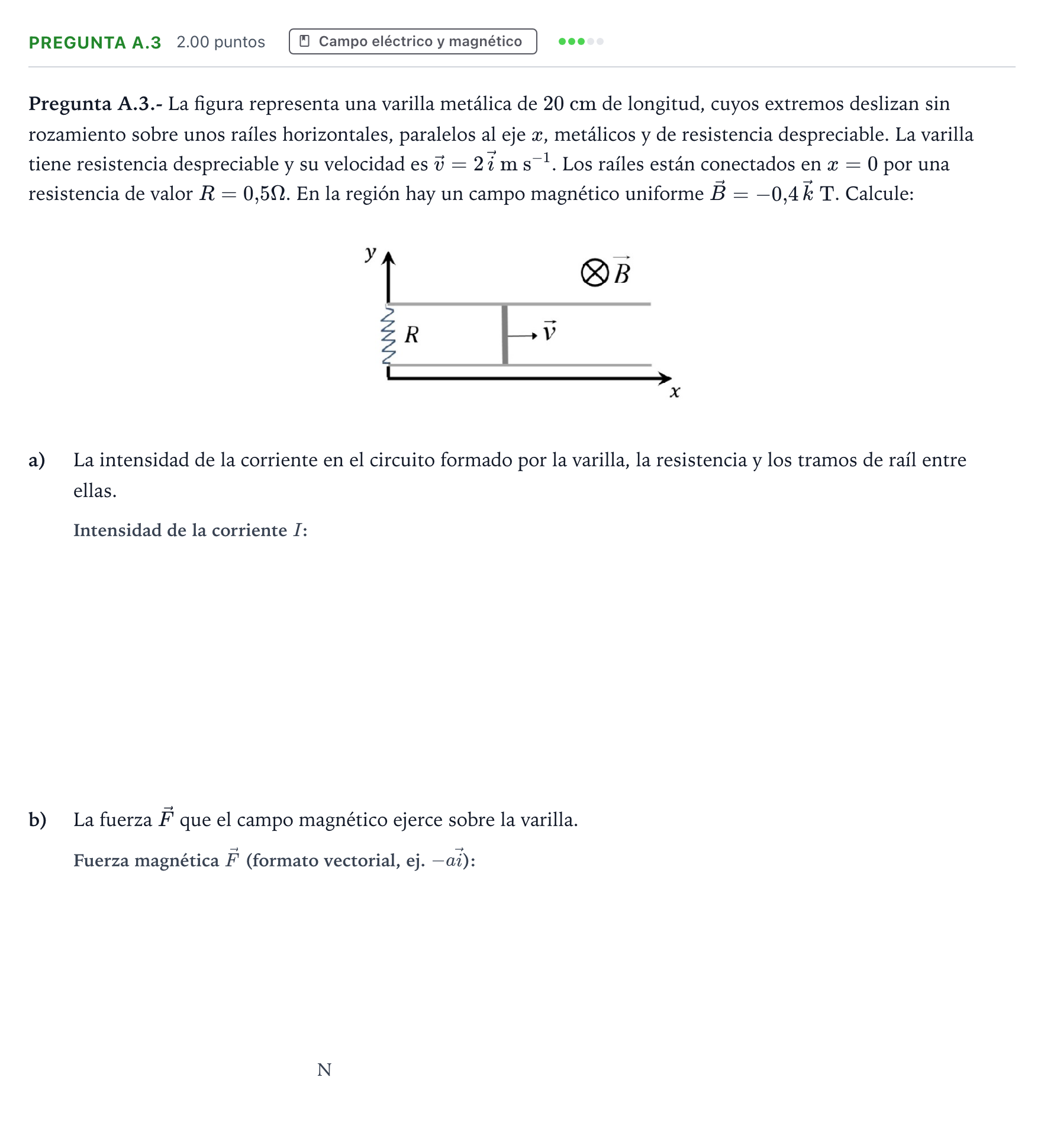

Pregunta A.3.- La figura representa una varilla metálica de $20\text{ cm}$ de longitud, cuyos extremos deslizan sin rozamiento sobre unos raíles horizontales, paralelos al eje $x$, metálicos y de resistencia despreciable. La varilla tiene resistencia despreciable y su velocidad es $\vec{v} = 2\,\vec{i}\text{ m s}^{-1}$. Los raíles están conectados en $x = 0$ por una resistencia de valor $R = 0{,}5\ \Omega$. En la región hay un campo magnético uniforme $\vec{B} = -0{,}4\,\vec{k}\text{ T}$. Calcule:

a)

La intensidad de la corriente en el circuito formado por la varilla, la resistencia y los tramos de raíl entre ellas.

b)

La fuerza $\vec{F}$ que el campo magnético ejerce sobre la varilla.

N
