Ejercicio B2 · Dibujo técnico II PAU Madrid Modelo 2022

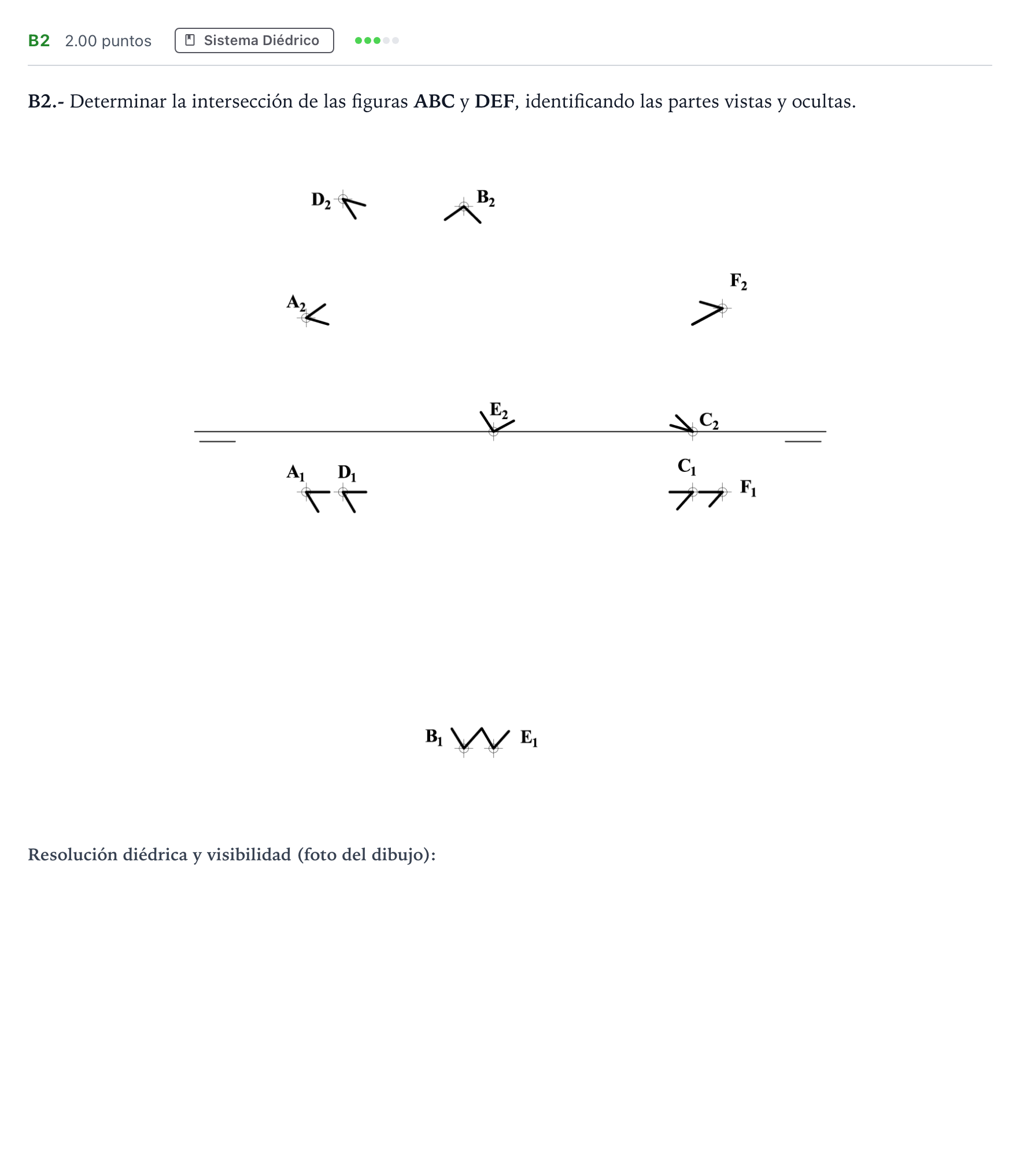

Determinar la intersección de las figuras ABC y DEF, identificando las partes vistas y ocultas.

Solución: - Determinación del segmento de intersección $IJ$ ($I_1J_1$ e $I_2J_2$) entre los dos triángulos. - La intersección $IJ$ es paralela a $AC$ y $DF$, por ser estas rectas horizontales paralelas contenidas en los planos. - Determinación correcta de partes vistas y ocultas en proyecciones vertical y horizontal.
