Ejercicio A2 · Dibujo técnico II PAU Madrid Ordinaria 2022
Tema: Sistema Diédrico · Del examen Ordinaria (2022)
Enunciado

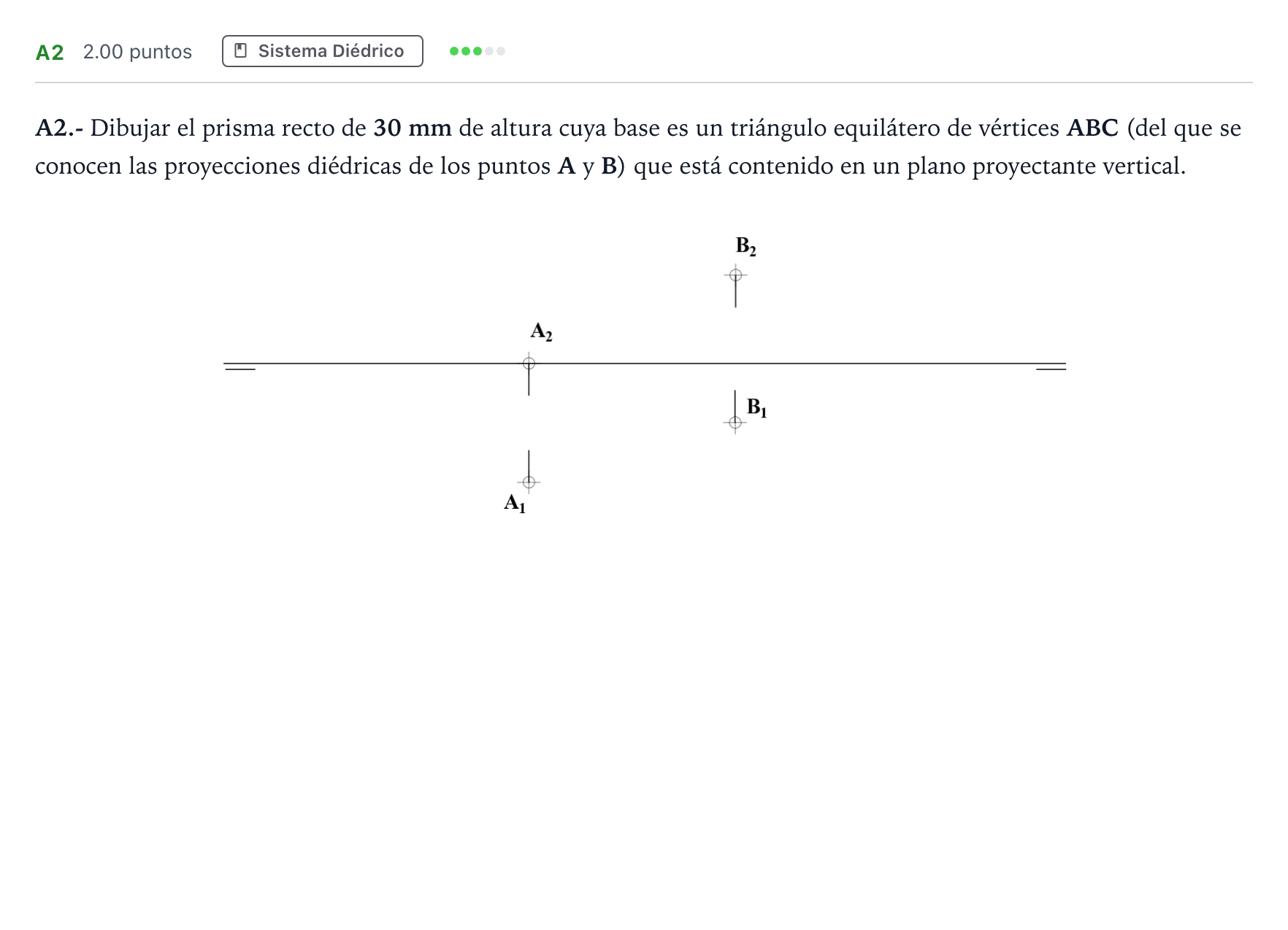

A2.- Dibujar el prisma recto de 30 mm de altura cuya base es un triángulo equilátero de vértices ABC (del que se conocen las proyecciones diédricas de los puntos A y B) que está contenido en un plano proyectante vertical.
Solución
Según los criterios oficiales de corrección
A2.- Dibujar el prisma recto de 30 mm de altura cuya base es un triángulo equilátero de vértices ABC (del que se conocen las proyecciones diédricas de los puntos A y B) que está contenido en un plano proyectante vertical.
Solución: Proyecciones diédricas completas del prisma recto, incluyendo la determinación del vértice , el desabatimiento de la base y el trazado de aristas vistas y ocultas con una altura de 30 mm.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
