Pregunta 3.1 · Dibujo técnico II PAU Madrid Ordinaria 2026

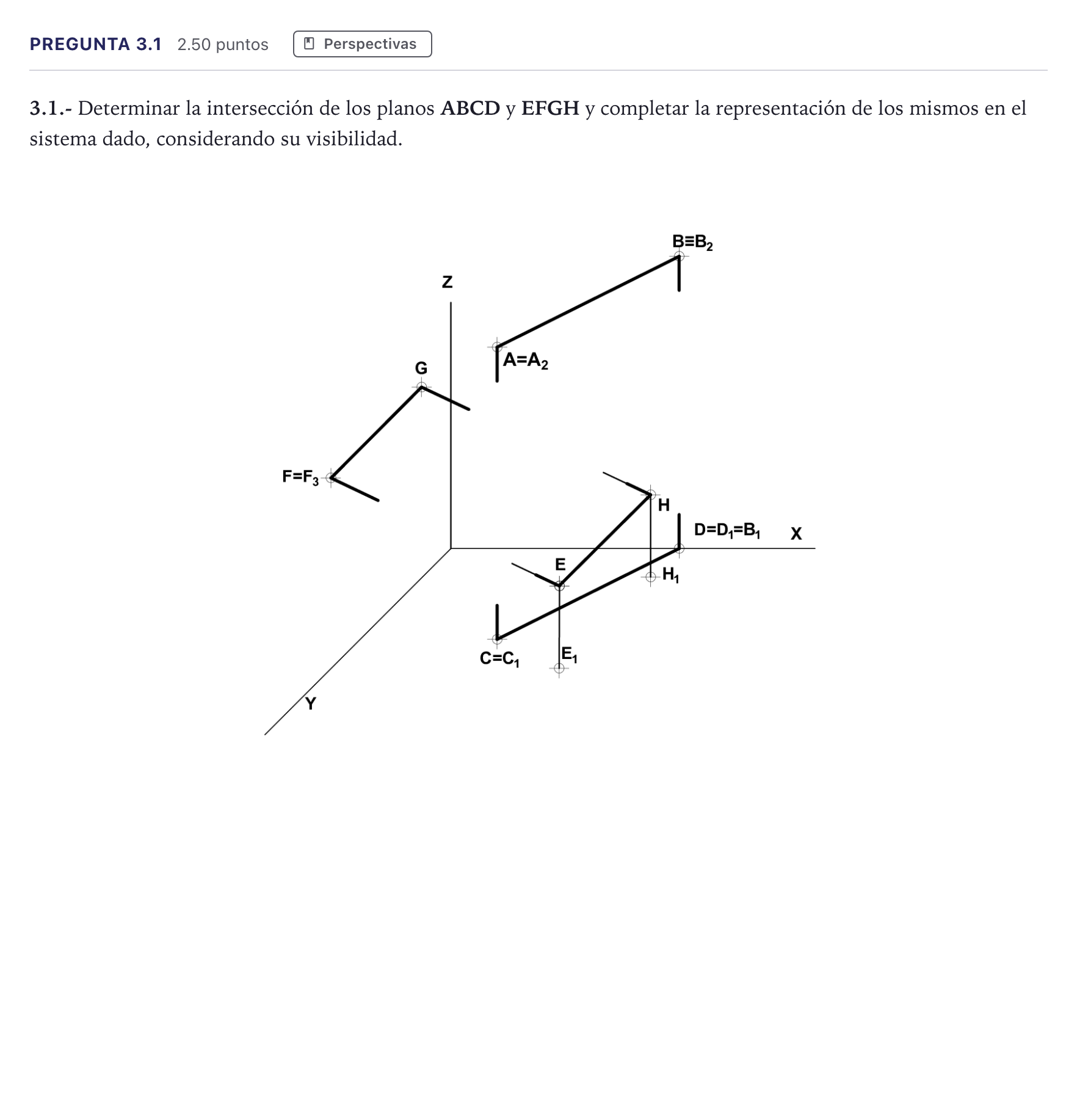

3.1.- Determinar la intersección de los planos ABCD y EFGH y completar la representación de los mismos en el sistema dado, considerando su visibilidad.

Solución: Construcción gráfica completa de la intersección de los planos y su visibilidad: - Determinación del segmento de intersección $IJ$ o $LK$ entre ambos planos. - Localización de los puntos $L$ y $K$ de corte con los límites de los polígonos. - Representación de partes vistas en trazo continuo y partes ocultas en trazo discontinuo.
