Ejercicio 3.1 · Dibujo técnico II PAU Madrid Modelo 2025

Tema: Perspectivas · Del examen Modelo (2025)

Enunciado

Pregunta 3.- (2,5 puntos) Responda únicamente a una de las dos preguntas (3.1 o 3.2).

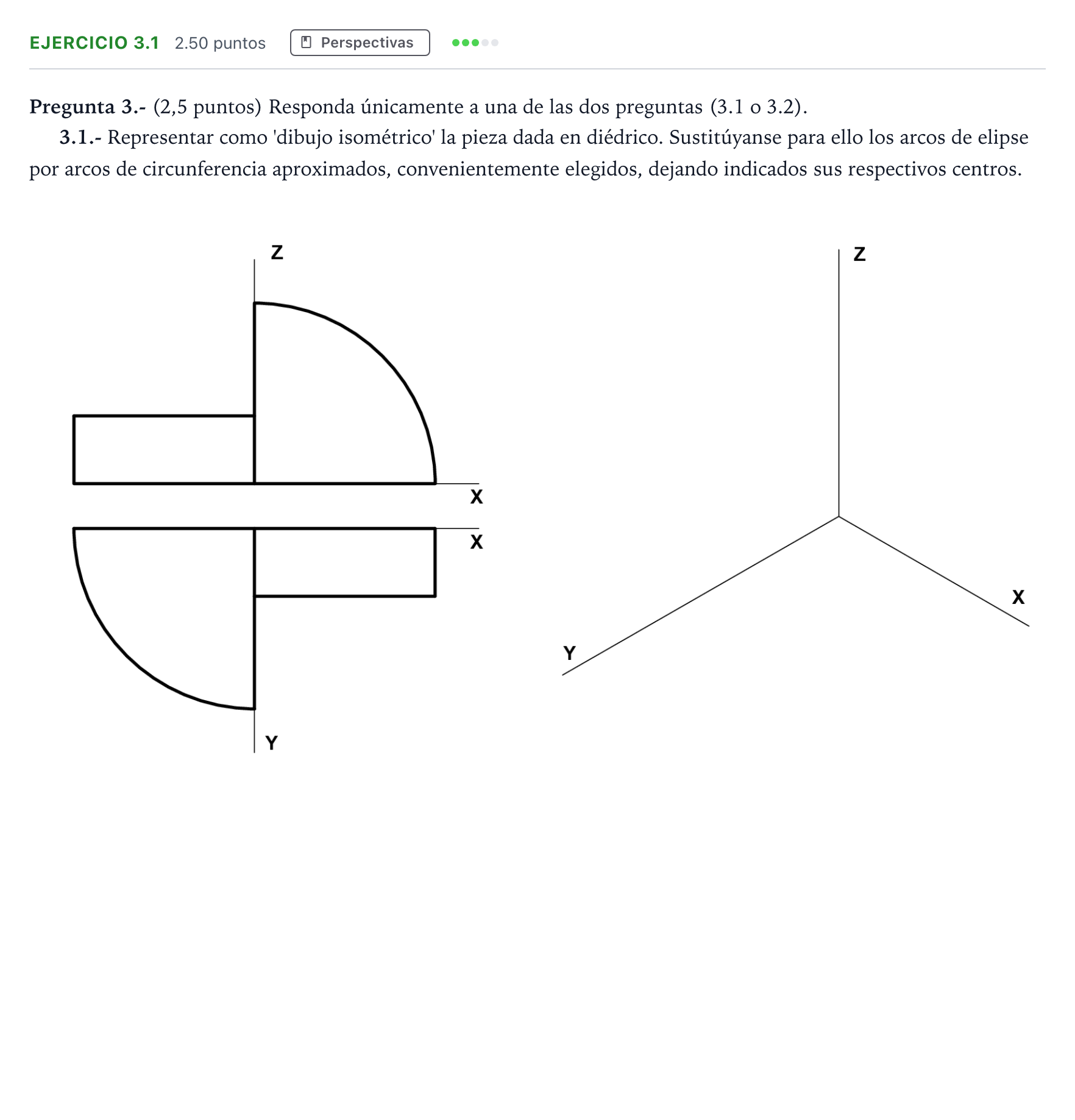

3.1.- Representar como 'dibujo isométrico' la pieza dada en diédrico. Sustitúyanse para ello los arcos de elipse por arcos de circunferencia aproximados, convenientemente elegidos, dejando indicados sus respectivos centros.

Enunciado: Ejercicio 3.1 · Dibujo técnico II PAU Madrid Modelo 2025

Solución

Según los criterios oficiales de corrección

3.1.- Representar como 'dibujo isométrico' la pieza dada en diédrico. Sustitúyanse para ello los arcos de elipse por arcos de circunferencia aproximados, convenientemente elegidos, dejando indicados sus respectivos centros.

Solución: Representación completa de la pieza en dibujo isométrico.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
