Pregunta 3.1 · Dibujo técnico II PAU Madrid Ordinaria Coincidencias 2026
Tema: Perspectivas · Del examen Ordinaria Coincidencias (2026)
Enunciado

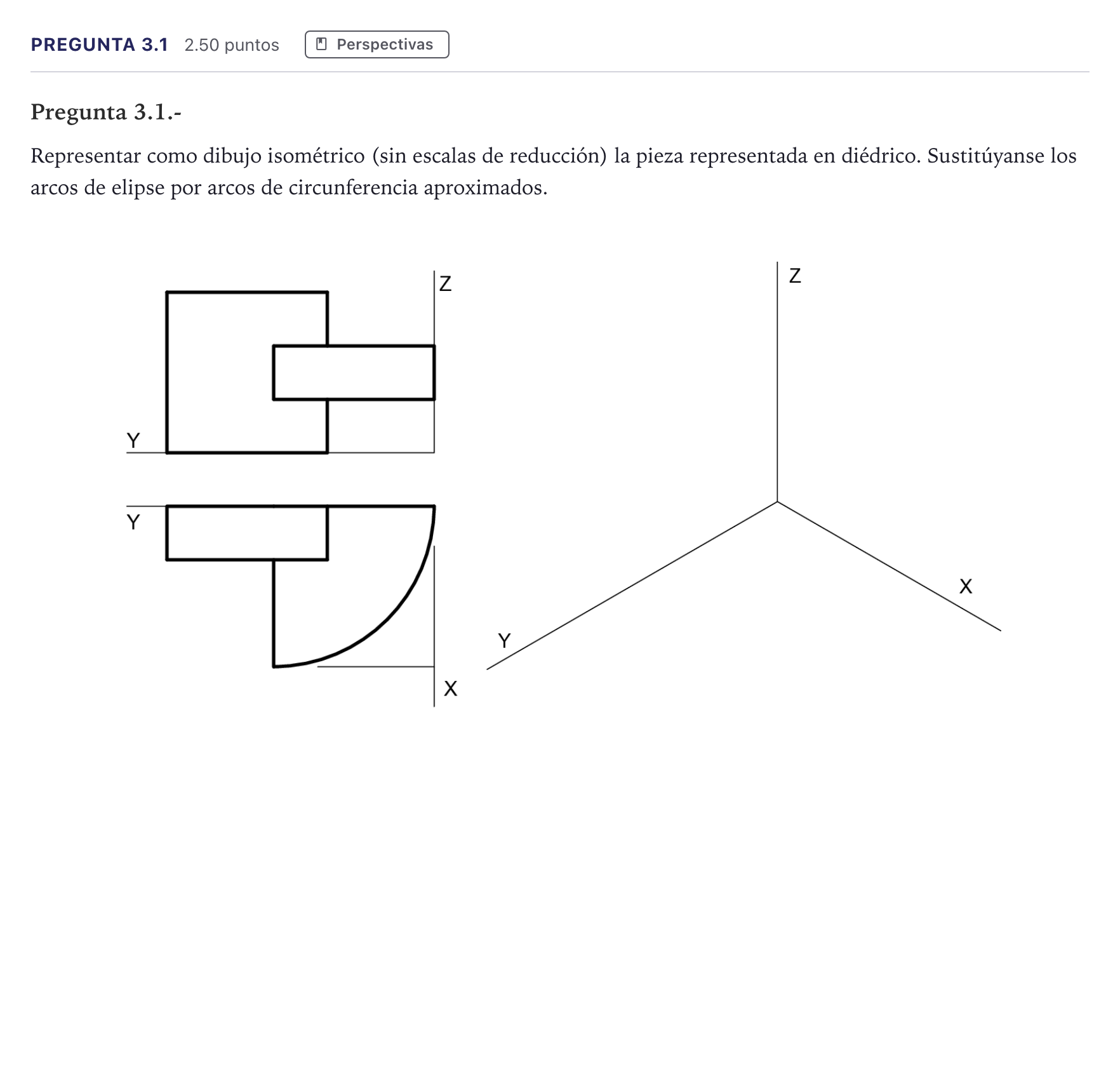

Pregunta 3.1.-
Representar como dibujo isométrico (sin escalas de reducción) la pieza representada en diédrico. Sustitúyanse los arcos de elipse por arcos de circunferencia aproximados.
Solución
Según los criterios oficiales de corrección
Representar como dibujo isométrico (sin escalas de reducción) la pieza representada en diédrico. Sustitúyanse los arcos de elipse por arcos de circunferencia aproximados.
Solución: Representación en dibujo isométrico de la pieza constituida por el prisma rectangular vertical, el cuerpo prismático entrante y el sector cilíndrico orientado hacia el eje X con sustitución de arcos de elipse por arcos de circunferencia tangentes.
