Pregunta 3.1 · Dibujo técnico II PAU Madrid Extraordinaria 2026

Tema: Perspectivas · Del examen Extraordinaria (2026)

Enunciado

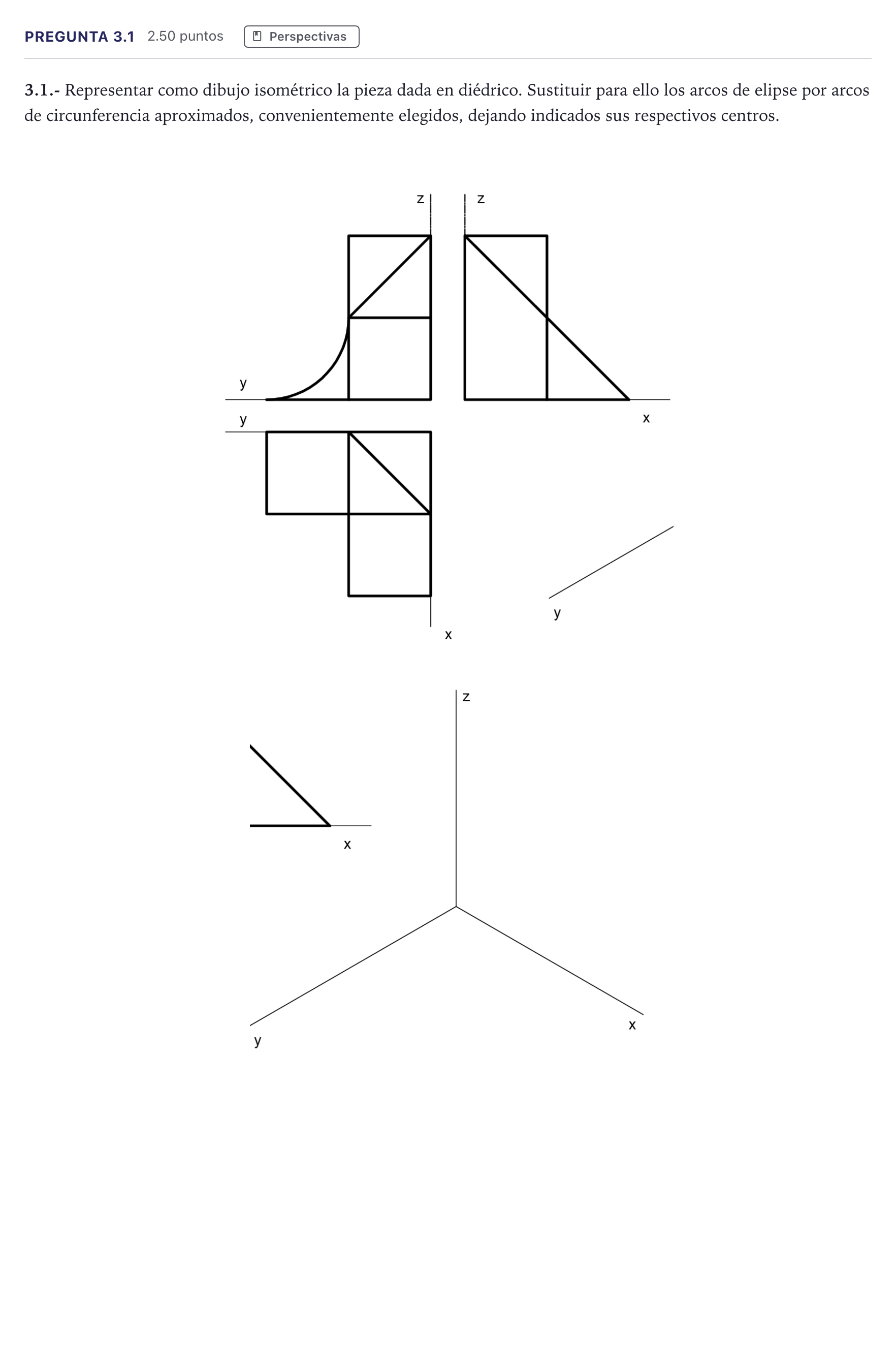

3.1.- Representar como dibujo isométrico la pieza dada en diédrico. Sustituir para ello los arcos de elipse por arcos de circunferencia aproximados, convenientemente elegidos, dejando indicados sus respectivos centros.

Enunciado: Pregunta 3.1 · Dibujo técnico II PAU Madrid Extraordinaria 2026

Solución

Según los criterios oficiales de corrección

3.1.- Representar como dibujo isométrico la pieza dada en diédrico. Sustituir para ello los arcos de elipse por arcos de circunferencia aproximados, convenientemente elegidos, dejando indicados sus respectivos centros.

Solución: Representación de la pieza completa en perspectiva isométrica axonométrica respetando las cotas reales de las vistas diédricas y aproximando los arcos curvos con centros visibles.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
