Enunciado

Pregunta 3.- (2,5 puntos) Responda únicamente a una de las dos preguntas (3.1 o 3.2).

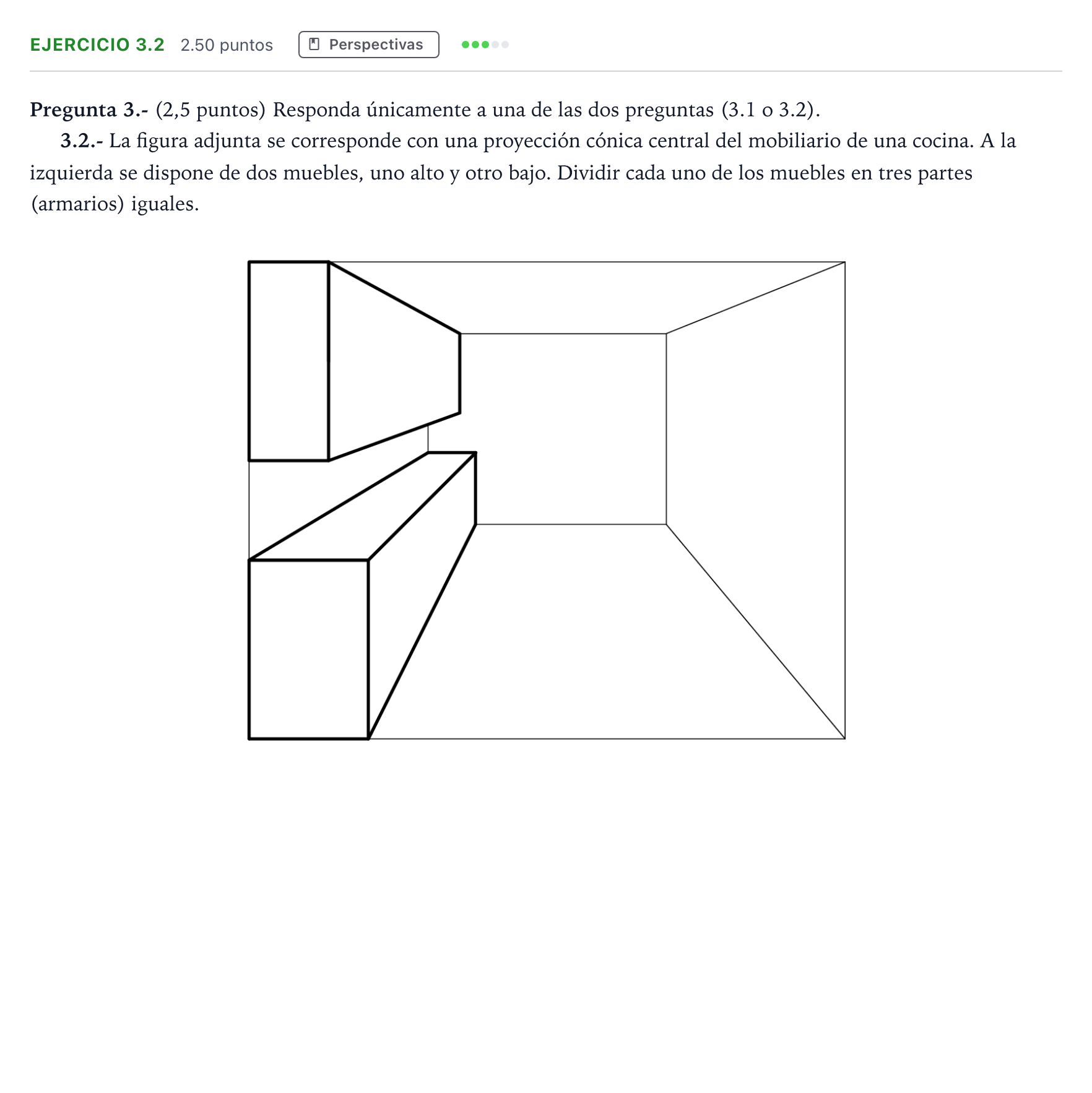

3.2.- La figura adjunta se corresponde con una proyección cónica central del mobiliario de una cocina. A la izquierda se dispone de dos muebles, uno alto y otro bajo. Dividir cada uno de los muebles en tres partes (armarios) iguales.

Enunciado: Ejercicio 3.2 · Dibujo técnico II PAU Madrid Modelo 2025

Solución

Según los criterios oficiales de corrección

3.2.- La figura adjunta se corresponde con una proyección cónica central del mobiliario de una cocina. A la izquierda se dispone de dos muebles, uno alto y otro bajo. Dividir cada uno de los muebles en tres partes (armarios) iguales.

Solución: Trazado perspectivo que divide la arista del mueble inferior en tres partes iguales y transporte de las divisiones verticales a ambos muebles.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
