Pregunta 3.1 · Dibujo técnico II PAU Madrid Ordinaria 2025

Tema: Perspectivas · Del examen Ordinaria (2025)

Enunciado

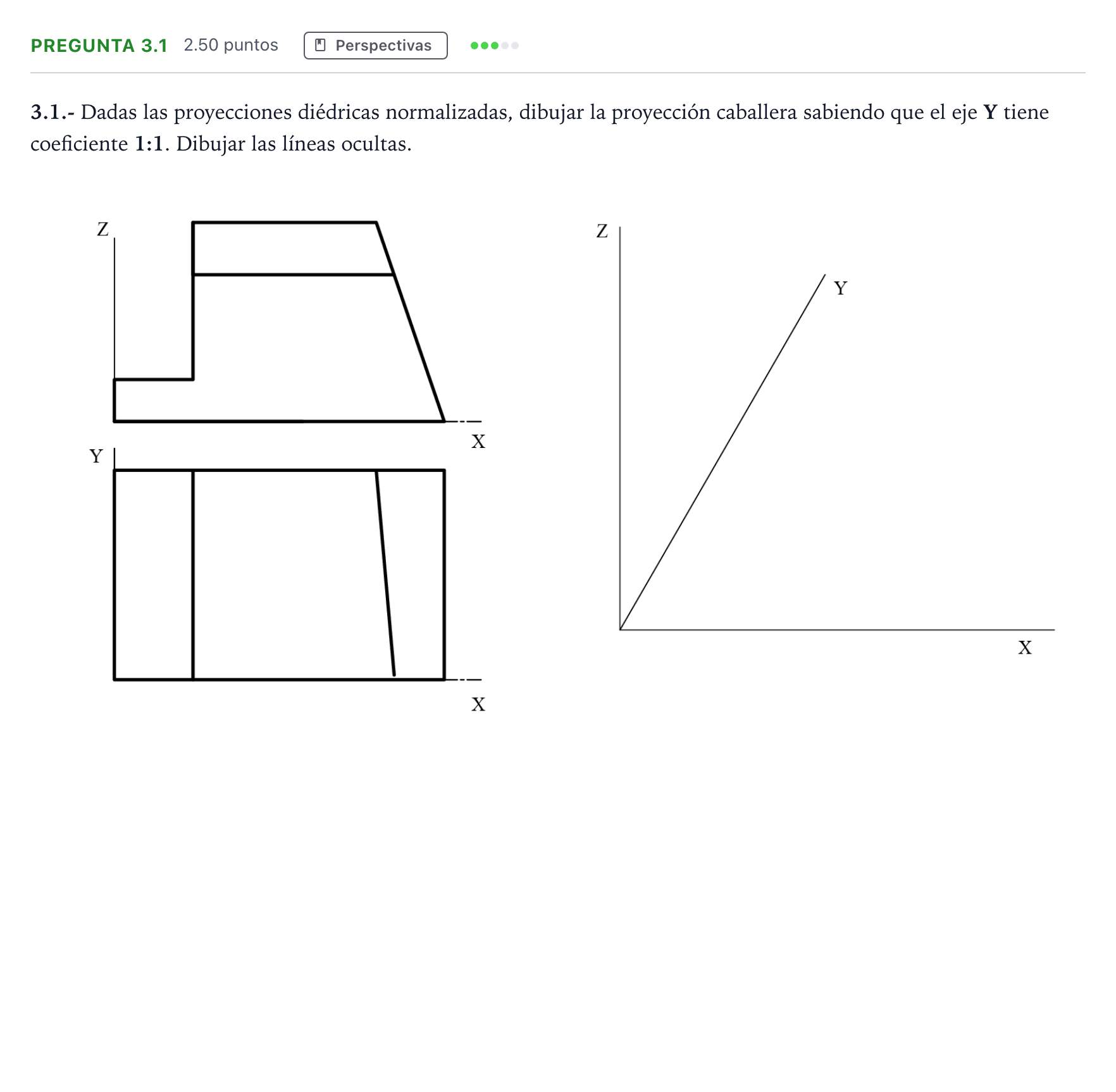

3.1.- Dadas las proyecciones diédricas normalizadas, dibujar la proyección caballera sabiendo que el eje Y tiene coeficiente 1:1. Dibujar las líneas ocultas.

Enunciado: Pregunta 3.1 · Dibujo técnico II PAU Madrid Ordinaria 2025

Solución

Según los criterios oficiales de corrección

3.1.- Dadas las proyecciones diédricas normalizadas, dibujar la proyección caballera sabiendo que el eje Y tiene coeficiente 1:1. Dibujar las líneas ocultas.

Solución: Representación en perspectiva caballera de la pieza con su orientación correcta, incluyendo todas las aristas vistas y ocultas (a trazos).

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
