Pregunta 3.2 · Dibujo técnico II PAU Madrid Extraordinaria 2026

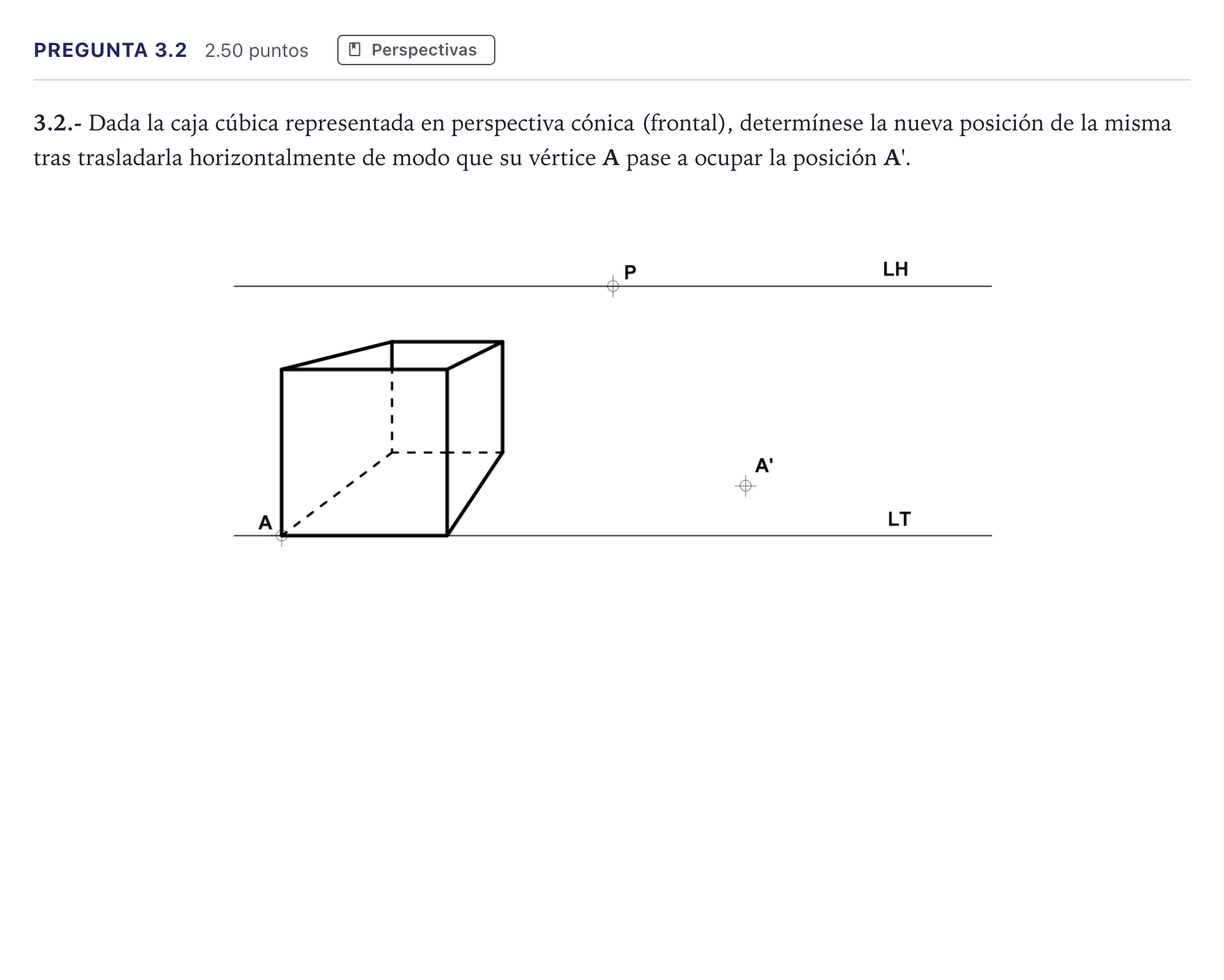

3.2.- Dada la caja cúbica representada en perspectiva cónica (frontal), determínese la nueva posición de la misma tras trasladarla horizontalmente de modo que su vértice A pase a ocupar la posición A'.

Solución: Determinación del nuevo cubo en perspectiva cónica frontal a partir del vértice trasladado A', manteniendo las direcciones de fuga a P y conservando las dimensiones mediante el punto de distancia D y transporte sobre la línea de tierra (LT).
