Ejercicio 3.1 · Dibujo técnico II PAU Madrid Extraordinaria 2025

Tema: Perspectivas · Del examen Extraordinaria (2025)

Enunciado

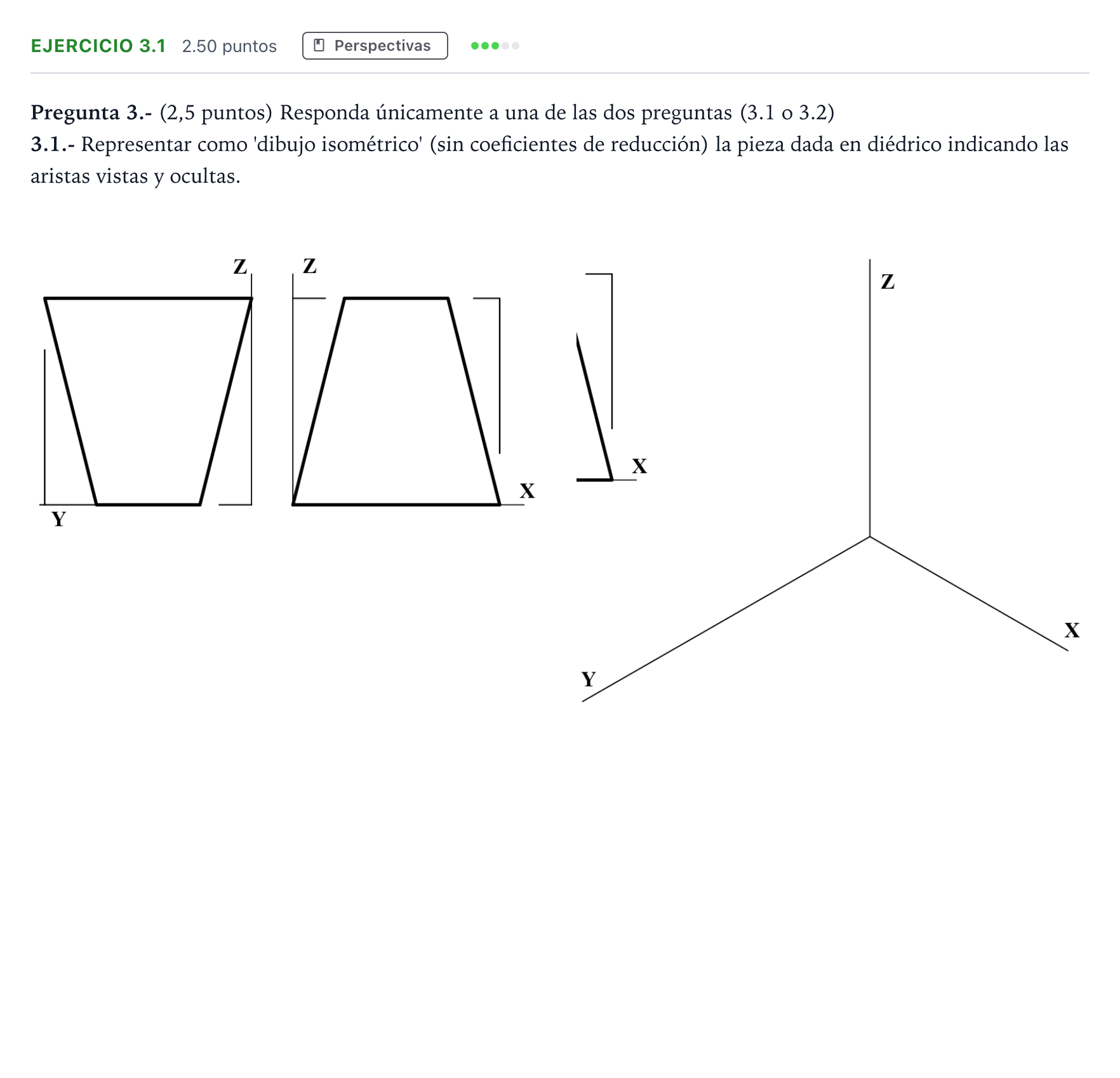

Pregunta 3.- (2,5 puntos) Responda únicamente a una de las dos preguntas (3.1 o 3.2)

3.1.- Representar como 'dibujo isométrico' (sin coeficientes de reducción) la pieza dada en diédrico indicando las aristas vistas y ocultas.

Enunciado: Ejercicio 3.1 · Dibujo técnico II PAU Madrid Extraordinaria 2025

Solución

Según los criterios oficiales de corrección

3.1.- Representar como 'dibujo isométrico' (sin coeficientes de reducción) la pieza dada en diédrico indicando las aristas vistas y ocultas.

Solución: La pieza corresponde a un prisma o cuña truncada inscrita en un paralelepípedo envolvente cuyos vértices superiores e inferiores se unen determinando las caras planas inclinadas y las aristas vistas (línea continua gruesa) y ocultas (línea de trazos discontinuos).

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
