Pregunta 3.1 · Dibujo técnico II PAU Madrid Extraordinaria Coincidencias 2025

Tema: Perspectivas · Del examen Extraordinaria Coincidencias (2025)

Enunciado

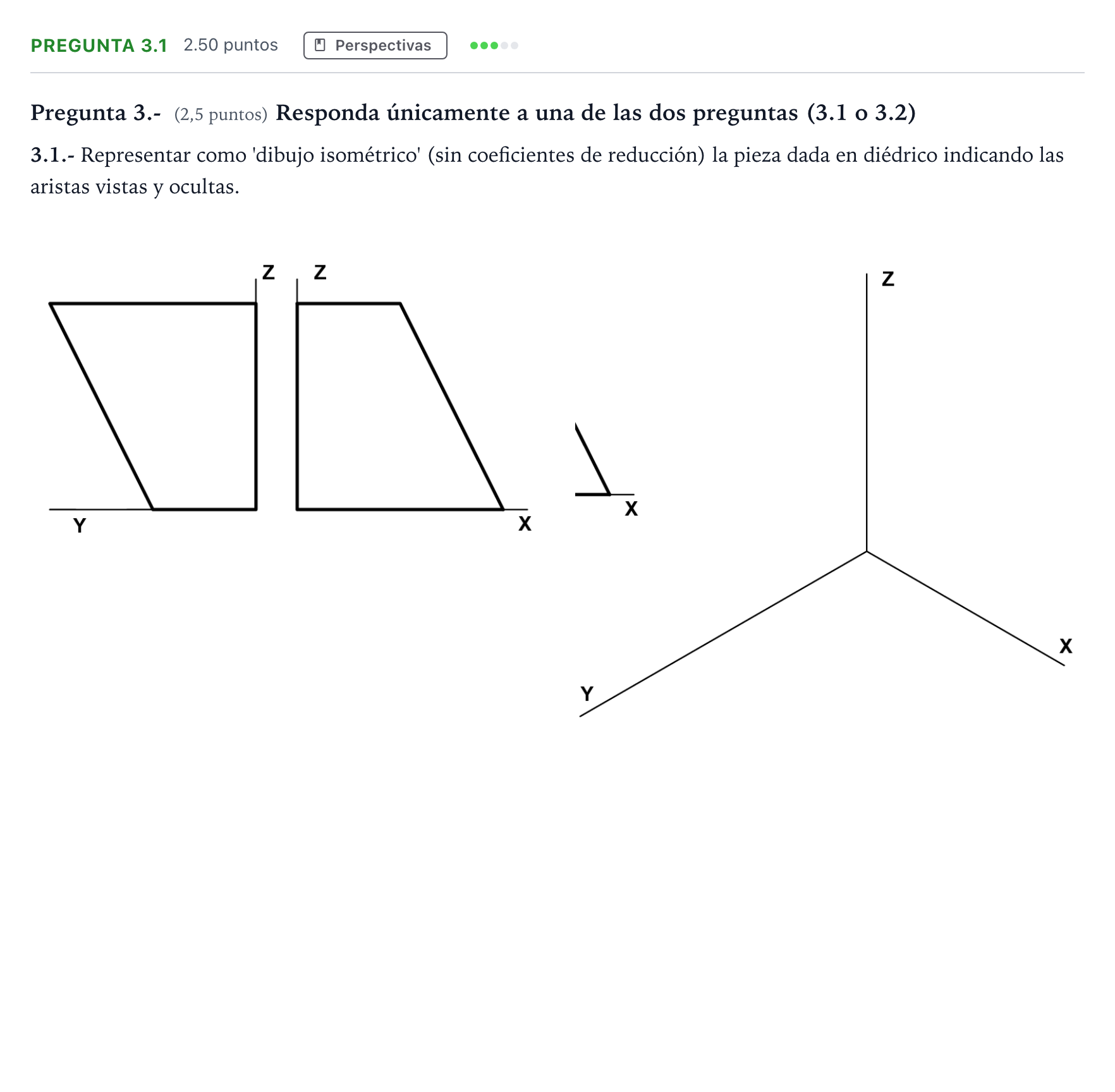

Pregunta 3.- (2,5 puntos) Responda únicamente a una de las dos preguntas (3.1 o 3.2)

3.1.- Representar como 'dibujo isométrico' (sin coeficientes de reducción) la pieza dada en diédrico indicando las aristas vistas y ocultas.

Enunciado: Pregunta 3.1 · Dibujo técnico II PAU Madrid Extraordinaria Coincidencias 2025

Solución

Según los criterios oficiales de corrección

3.1.- Representar como 'dibujo isométrico' (sin coeficientes de reducción) la pieza dada en diédrico indicando las aristas vistas y ocultas.

Solución: Representación de la pieza inscrita en un cubo/prisma envolvente sobre los ejes isométricos, con plano inclinado frontal y aristas vistas continuas y aristas ocultas a trazos.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
