Pregunta 3.2 · Dibujo técnico II PAU Madrid Extraordinaria Coincidencias 2025

Tema: Perspectivas · Del examen Extraordinaria Coincidencias (2025)

Enunciado

Pregunta 3.- (2,5 puntos) Responda únicamente a una de las dos preguntas (3.1 o 3.2)

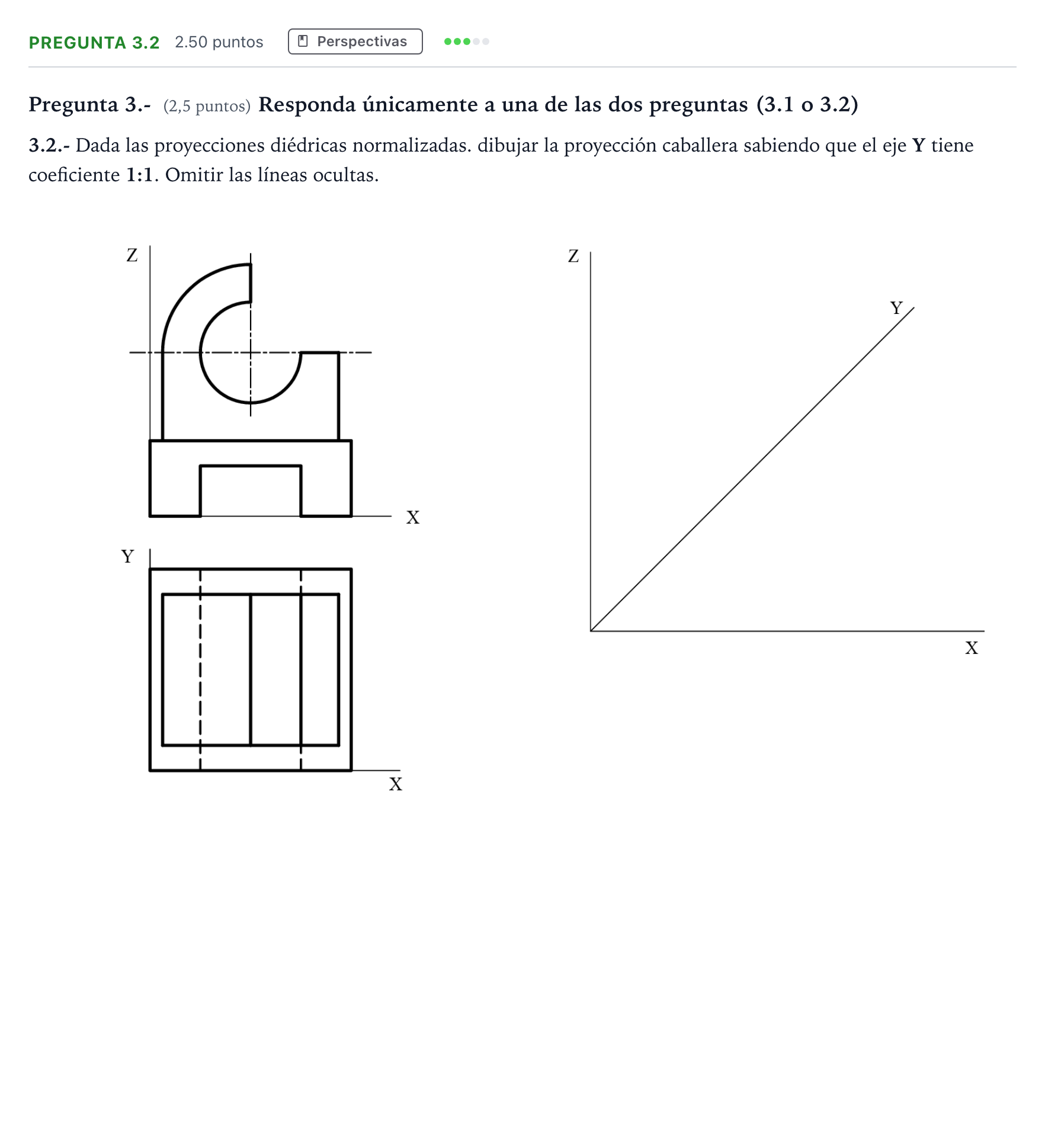

3.2.- Dada las proyecciones diédricas normalizadas. dibujar la proyección caballera sabiendo que el eje Y tiene coeficiente 1:1. Omitir las líneas ocultas.

Enunciado: Pregunta 3.2 · Dibujo técnico II PAU Madrid Extraordinaria Coincidencias 2025

Solución

Según los criterios oficiales de corrección

3.2.- Dada las proyecciones diédricas normalizadas. dibujar la proyección caballera sabiendo que el eje Y tiene coeficiente 1:1. Omitir las líneas ocultas.

Solución: Perspectiva caballera con el perfil frontal en verdadera magnitud sobre el plano XZ y extrusión cilíndrica paralela al eje Y a escala 1:1, omitiendo aristas ocultas.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
