Pregunta 3.2 · Dibujo técnico II PAU Madrid Ordinaria Coincidencias 2026

Tema: Perspectivas · Del examen Ordinaria Coincidencias (2026)

Enunciado

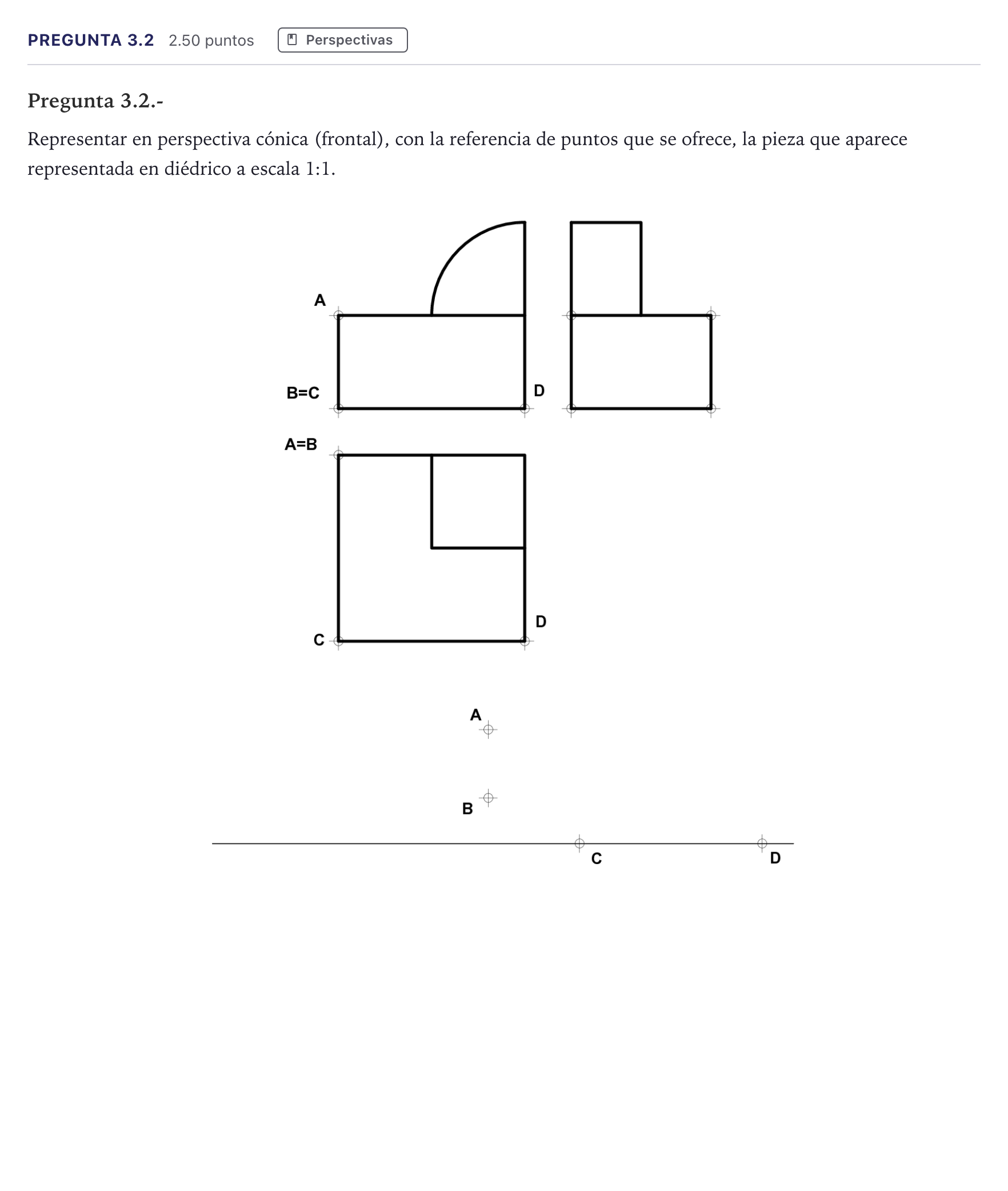

Pregunta 3.2.-

Representar en perspectiva cónica (frontal), con la referencia de puntos que se ofrece, la pieza que aparece representada en diédrico a escala 1:1.

Enunciado: Pregunta 3.2 · Dibujo técnico II PAU Madrid Ordinaria Coincidencias 2026

Solución

Según los criterios oficiales de corrección

Representar en perspectiva cónica (frontal), con la referencia de puntos que se ofrece, la pieza que aparece representada en diédrico a escala 1:1.

Solución: Representación en perspectiva cónica frontal con la cara rectangular frontal situada en verdadera magnitud apoyada en el plano del cuadro (lado CD) y fuga de las aristas de profundidad hacia el punto principal P.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
