Pregunta 3.2 · Dibujo técnico II PAU Madrid Ordinaria 2025

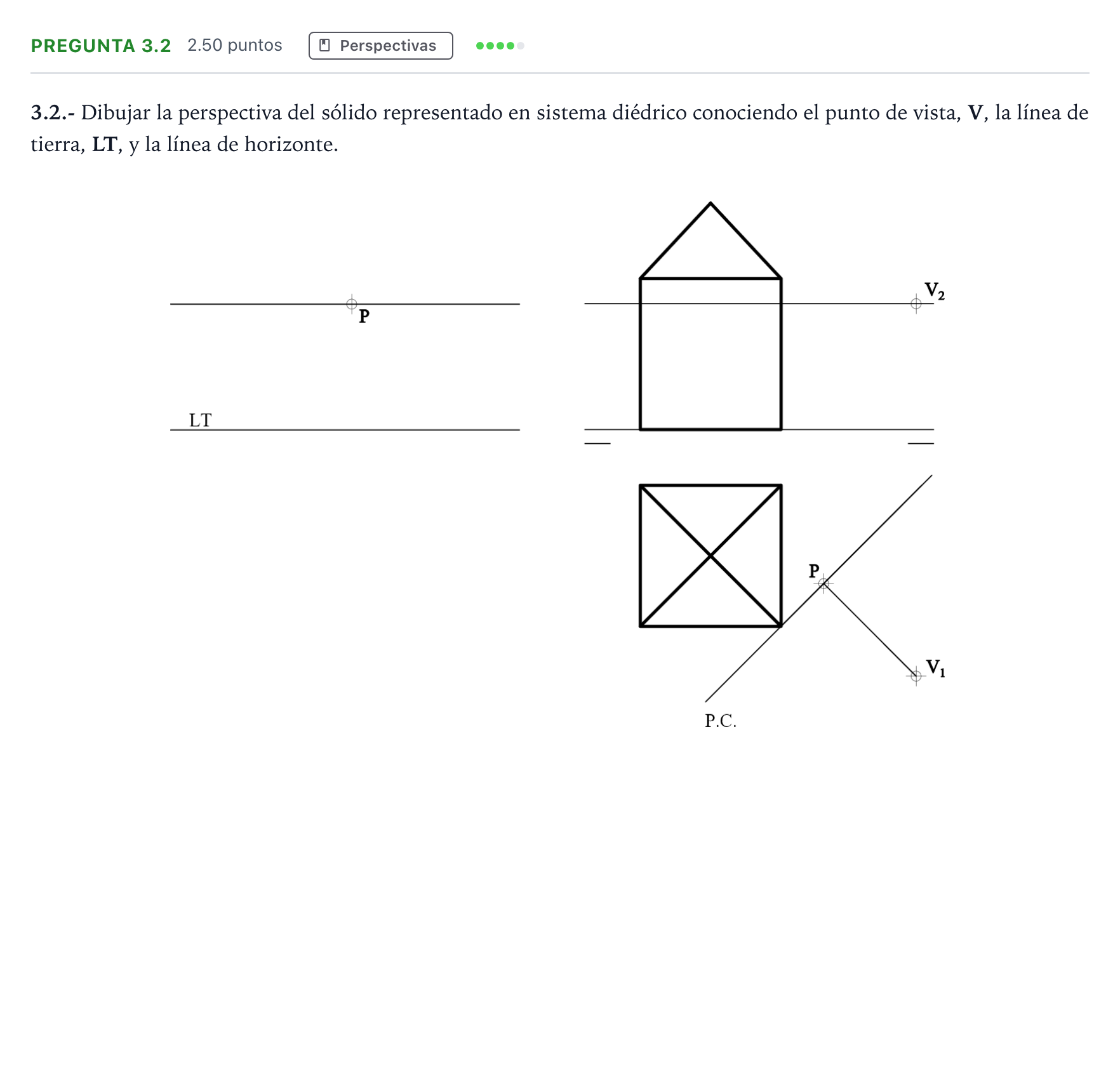

3.2.- Dibujar la perspectiva del sólido representado en sistema diédrico conociendo el punto de vista, V, la línea de tierra, LT, y la línea de horizonte.

Solución: Construcción de la perspectiva cónica central/oblicua del cuerpo prismático coronado por una pirámide, localizando los puntos de fuga L y M y las referencias de plano del cuadro J y K.
