Ejercicio B3 · Dibujo técnico II PAU Madrid Ordinaria 2022

Tema: Perspectivas · Del examen Ordinaria (2022)

Enunciado

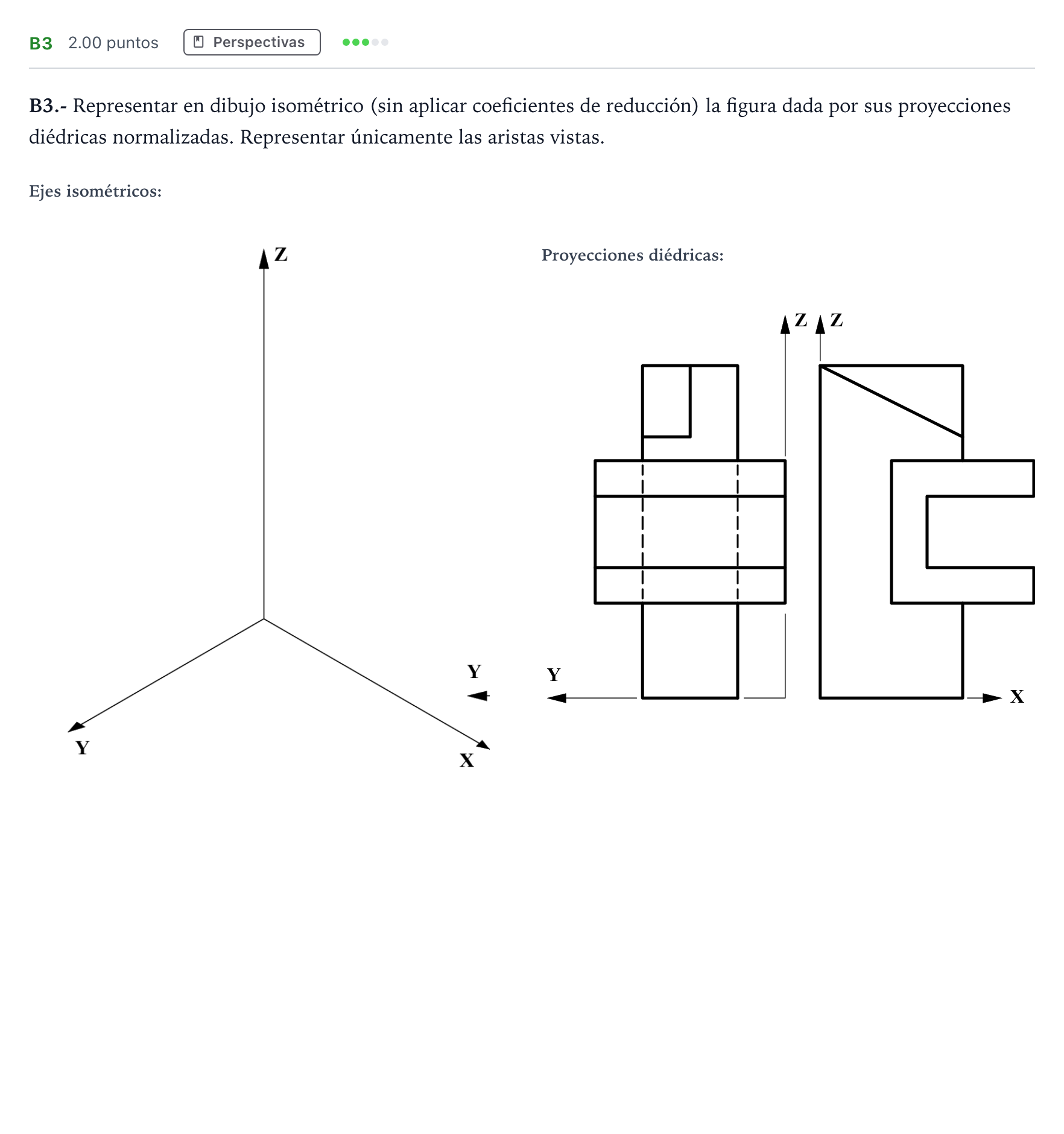

B3.- Representar en dibujo isométrico (sin aplicar coeficientes de reducción) la figura dada por sus proyecciones diédricas normalizadas. Representar únicamente las aristas vistas.

Ejes isométricos:

Proyecciones diédricas:

Enunciado: Ejercicio B3 · Dibujo técnico II PAU Madrid Ordinaria 2022

Solución

Según los criterios oficiales de corrección

Representar en dibujo isométrico (sin aplicar coeficientes de reducción) la figura dada por sus proyecciones diédricas normalizadas. Representar únicamente las aristas vistas.

Solución: La pieza en perspectiva isométrica presenta: - La orientación correcta según los ejes dados (con el plano inclinado en la parte superior trasera izquierda). - El vaciado en forma de horquilla/ranura en U saliente a media altura. - El corte en bisel oblicuo en la cara superior izquierda. - Se trazan únicamente las aristas visibles, sin aristas ocultas.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
