Ejercicio B3 · Dibujo técnico II PAU Madrid Extraordinaria 2021

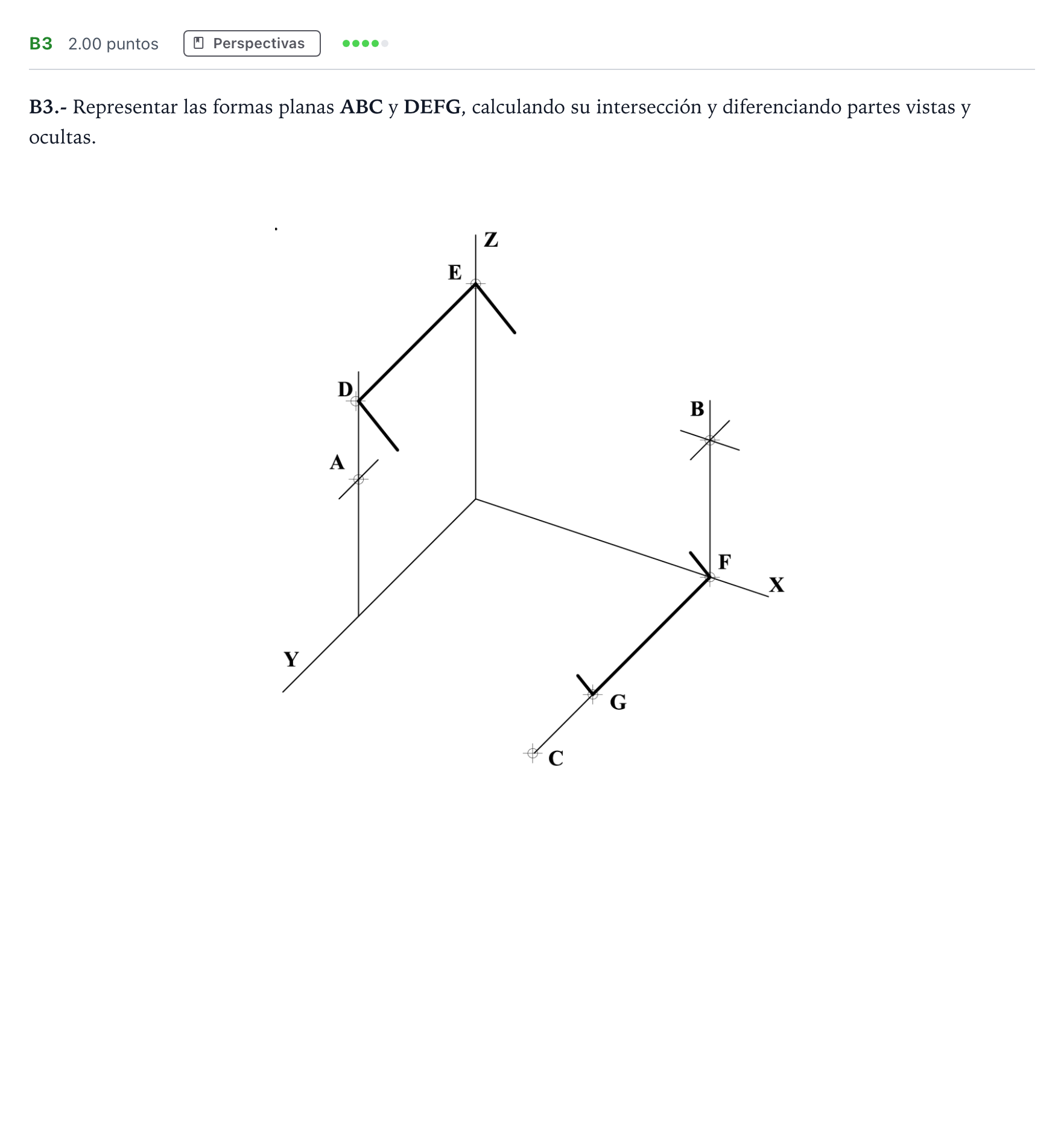

B3.- Representar las formas planas ABC y DEFG, calculando su intersección y diferenciando partes vistas y ocultas.

Solución: Descripción de la solución: 1. Determinación de los planos que contienen a las figuras $ABC$ y $DEFG$. 2. Para hallar la recta de intersección de ambos planos, se obtienen las trazas del plano $ABC$ (que resultan paralelas a los lados $AB$ y $CB$) y del plano $DEFG$. 3. Determinación de los puntos de entrada y salida del segmento de intersección común a ambas figuras planas. 4. Diferenciación rigurosa de partes vistas y ocultas según la posición relativa y cotas de cada elemento.
