Ejercicio B3 · Dibujo técnico II PAU Madrid Ordinaria Coincidencias 2022
Tema: Perspectivas · Del examen Ordinaria Coincidencias (2022)
Enunciado

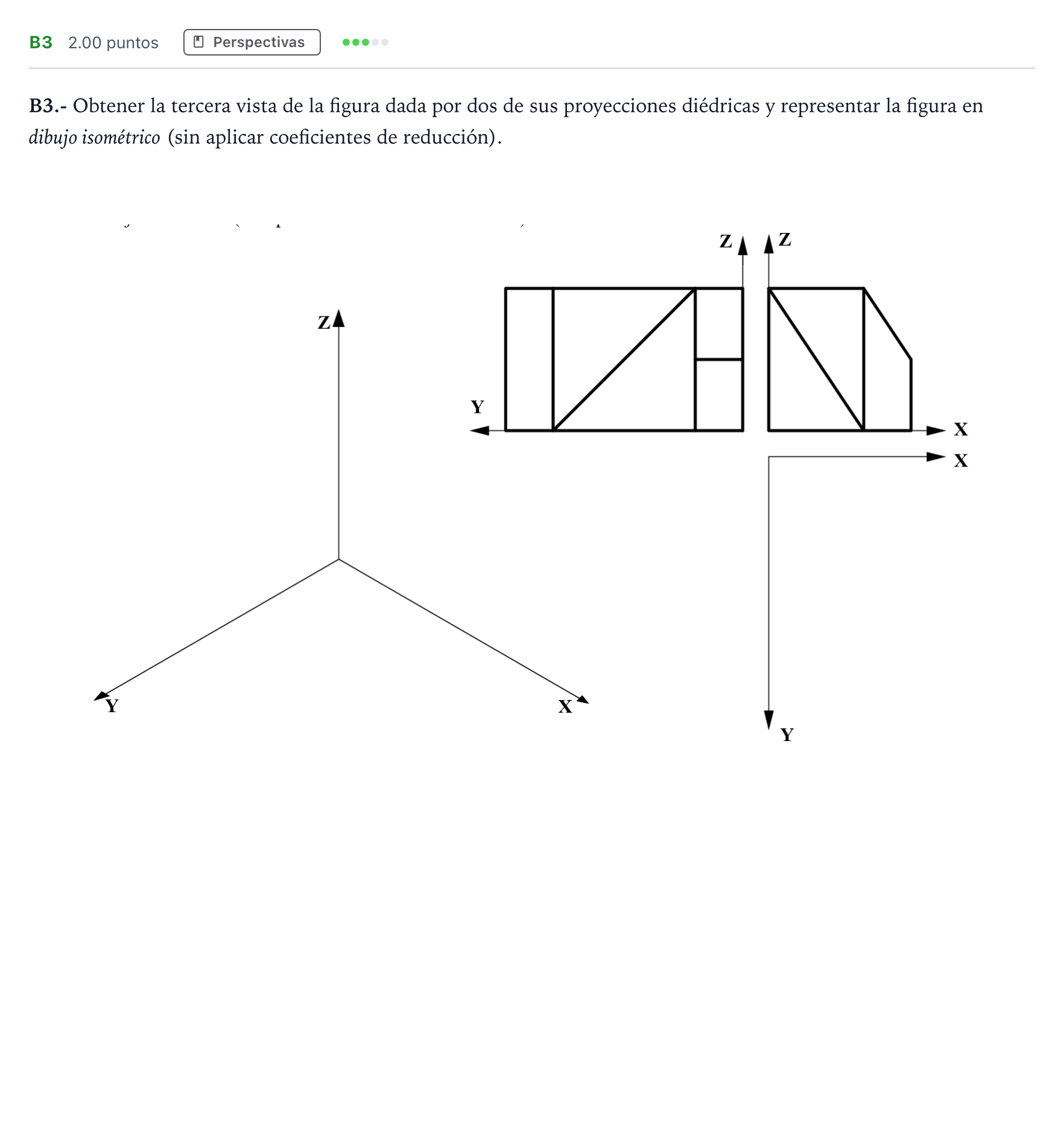

B3.- Obtener la tercera vista de la figura dada por dos de sus proyecciones diédricas y representar la figura en dibujo isométrico (sin aplicar coeficientes de reducción).
Solución
Según los criterios oficiales de corrección
B3.- Obtener la tercera vista de la figura dada por dos de sus proyecciones diédricas y representar la figura en dibujo isométrico (sin aplicar coeficientes de reducción).
Solución: - Representación de la planta (tercera vista) en el sistema diédrico. - Trazado de las aristas vistas y planos inclinados en la perspectiva isométrica.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
