Ejercicio B3 · Dibujo técnico II PAU Madrid Modelo 2022
Tema: Perspectivas · Del examen Modelo (2022)
Enunciado

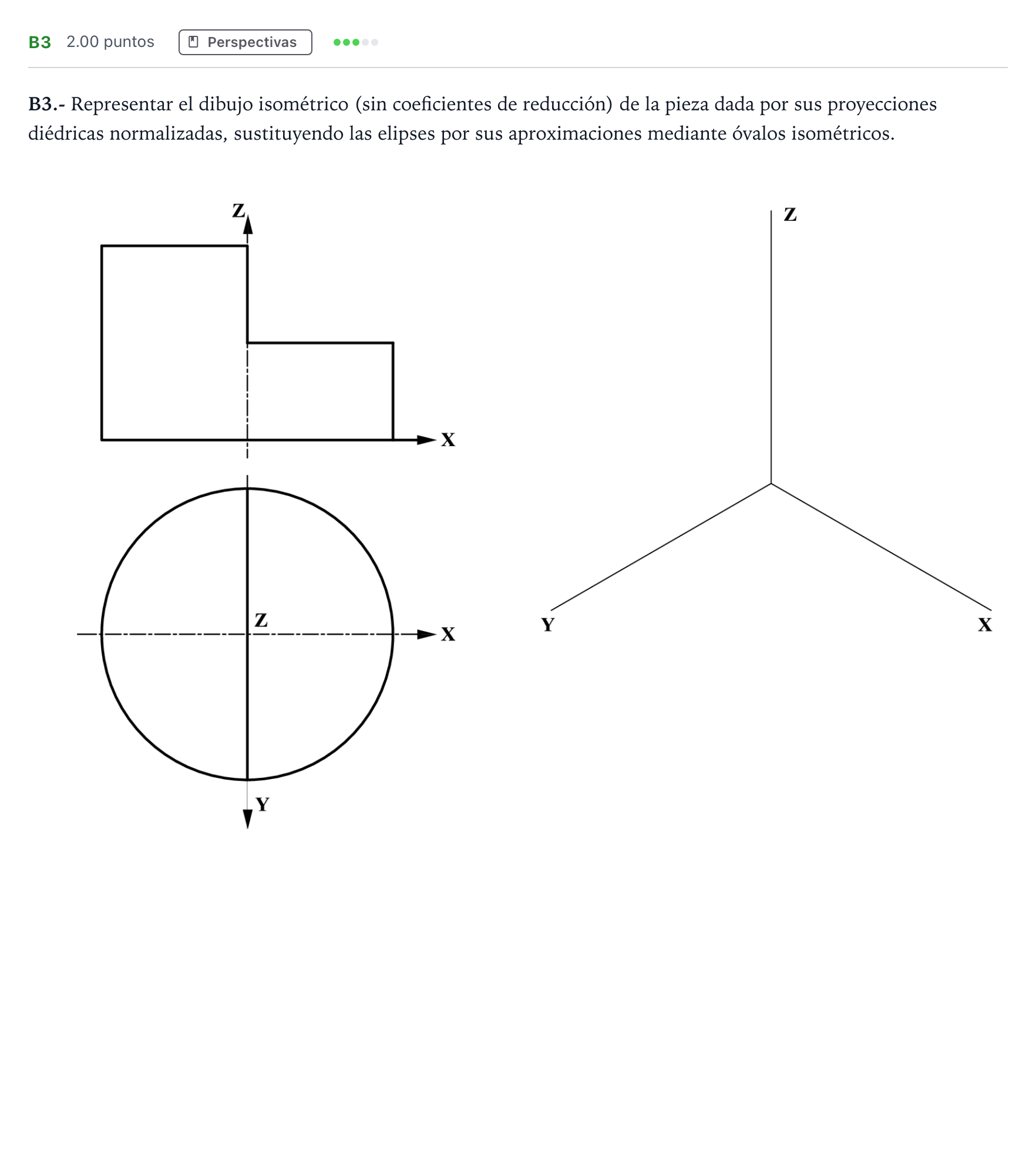

B3.- Representar el dibujo isométrico (sin coeficientes de reducción) de la pieza dada por sus proyecciones diédricas normalizadas, sustituyendo las elipses por sus aproximaciones mediante óvalos isométricos.
Solución
Según los criterios oficiales de corrección
B3.- Representar el dibujo isométrico (sin coeficientes de reducción) de la pieza dada por sus proyecciones diédricas normalizadas, sustituyendo las elipses por sus aproximaciones mediante óvalos isométricos.
Solución: Representación del dibujo isométrico de la pieza cilíndrica escalonada: - Base inferior cilíndrica de radio completo. - Escalón semicilíndrico superior trazado con óvalo isométrico a su cota correspondiente. - Trazado de generatrices visibles y contorno aparente.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
